Optimización de plataforma con movimiento rotacional horizontal controlable para un sistema de medición de funciones de transferencia de cabeza
Controllable horizontal turntable optimization for a head-related transfer function measurement system
Presentación: 14/06/2021
Aprobación: 06/08/2021
Martín Méndez
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Facultad de Ciencias Exactas, Físicas y Naturales, Universidad Nacional de Córdoba - Argentina
martinmendez@mi.unc.edu.ar
Fabián C. Tommasini
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Argentina
ftommasini@frc.utn.edu.ar
Sebastián P. Ferreyra
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Argentina
sferreyra@frc.utn.edu.ar
R. Martín Guido
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Argentina
rguido@frc.utn.edu.ar
Juan Cruz Bordón
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Argentina
jcbordon96@gmail.com
Fermín Scaliti
Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, Universidad Tecnológica Nacional, Facultad Regional Córdoba - Argentina
ferminscaliti@gmail.com
Resumen
Para simular computacionalmente fuentes sonoras distribuidas espacialmente y lograr sonido tridimensional, se utilizan las funciones de transferencia de cabeza (head-related transfer functions, HRTFs) como filtros. Para completar una esfera densa de puntos con estas funciones alrededor de un sujeto, es necesario posicionar una fuente sonora en diferentes ángulos y capturar las respuestas impulsivas mediante micrófonos ubicados en las orejas. Actualmente, estamos desarrollando un sistema de medición de HRTFs individuales que cuenta con un arco soporte semicircular vertical para altavoces y una plataforma rotativa horizontal controlable donde se ubica el sujeto. Contamos con una plataforma diseñada originalmente para otro propósito y que soporta hasta 400 N de peso. En este trabajo se propone rediseñarla y optimizarla para permitir el movimiento de una persona sentada, tolerando hasta ~2200 N. En base a ensayos realizados sobre la plataforma actual, se detectaron situaciones físicas no deseadas y se propusieron soluciones validadas mediante modelos teóricos y simulaciones numéricas del comportamiento estático.
Palabras claves: Sistema de medición de HRTFs, Plataforma rotativa controlable, FEM.
Abstract
To computationally simulate spatially distributed sound sources and achieve three-dimensional sound, head transfer functions (HRTFs) are used as filters. To complete a dense sphere of points with these functions around a subject, it is necessary to position a sound source at different angles and capture the impulsive responses using ear microphones. Currently, we are developing an individual HRTF measurement system that has a vertical semicircular support arc for loudspeakers and a controllable horizontal turntable where the subject is located. We have a turntable originally designed for another purpose and that supports up to 400 N of weight. In this work, it is proposed to redesign and optimize it to allow the movement of a seated person, tolerating up to ~2200 N. Based on tests carried out on the current platform, unwanted physical situations were detected and solutions validated through theoretical models and numerical simulations of static behavior were proposed.
Keywords: HRTF measurement system, Controllable turntable, FEM.
INTRODUCCIÓN
Para simular computacionalmente una fuente sonora en una determinada ubicación espacial se utilizan filtros creados a partir de funciones de transferencia de cabeza (head-related transfer functions, HRTFs). Estas HRTFs juegan un rol central en los sistemas de audio 3D, efecto que se consigue filtrando una señal monoaural anecoica (libre de reflexiones) con un par de filtros creados a partir de las HRTFs correspondientes a la ubicación real (Møller, 1992; Møller et al., 1995). De esta manera se generan sonidos tridimensionales que, al ser escuchados mediante auriculares por la misma persona a la cual se le midieron las HRTFs, brinda la sensación de espacialidad y externalización de las fuentes sonoras (Blauert, 1997; Middlebrooks, 1999; Møller, 1992).
El típico procedimiento de medición de HRTFs sigue la definición de campo libre (Blauert, 1997). Básicamente, se realiza entre una fuente sonora y ambas orejas del oyente utilizando un recinto libre de reflexiones acústicas. Como receptor, se utilizan micrófonos omnidireccionales miniatura, colocados a la entrada del conducto auditivo externo y, como fuente sonora se utiliza un altavoz. Luego de una medición, el sujeto (o el altavoz) es reposicionado y se mide la HRTF de la nueva dirección. Como resultado del proceso, se logra un conjunto de pares de filtros HRTFs para oído izquierdo y oído derecho. Se obtiene así un registro completo del espacio sonoro, es decir, una esfera densa de posiciones de medición discreta alrededor de la cabeza.
Desde la década del ‘70, se han utilizado simuladores de cabeza y torso (head and torso simulator, HATS) –maniquíes estandarizados que poseen micrófonos en los conductos auditivos– para obtener estas mediciones de HRTFs. Sin embargo, varios estudios de localización sonora han reportado un empobrecimiento de la experiencia auditiva al utilizar HRTFs obtenidas con estos dispositivos (Wenzel & Arruda, 1993, Møller et. al, 1999, Jenny & Reuter, 2020). Se demostró que se logra un mayor grado de realismo en las simulaciones acústicas en 3D cuando el oyente escucha sonidos filtrados con HRTFs obtenidas de su propia cabeza (HRTFs individuales) que cuando escucha sonidos filtrados con HRTFs obtenidas de otro individuo o de un HATS (HRTFs no individuales o genéricas) (Middlebrooks, 1999). Las diferencias anatómicas entre los maniquíes y los oyentes, especialmente las asociadas al pabellón auditivo, son responsables de un degradamiento de la experiencia auditiva (Møller et. al, 1999). Esto resalta la importancia de obtener mediciones de HRTFs individuales de las personas en lugar de HRTFs genéricas de maniquíes.
Para la adquisición de estos datos es necesario el uso de complejos y costosos sistemas de medición desarrollados ad-hoc. A nivel mundial, los principales se encuentran en centros de investigación de Asia, Europa y Estados Unidos (Brinkmann et al., 2014; Carpentier et al., 2014; Majdak et al., 2013; Richter et al., 2016; Sridhar et al., 2017; Watanabe et al., 2014; Yu et al., 2018). Hasta donde se conoce, no existen desarrollos de este tipo de tecnología en Latinoamérica (Guido et al., 2019). Actualmente, en el Centro de Investigación y Transferencia en Acústica (CINTRA), CONICET, UTN FRC se está desarrollando un sistema de medición de HRTFs individuales. El mismo cuenta con un arco semicircular de soporte de altavoces ubicados en el plano vertical y una plataforma rotativa controlable en el plano horizontal.
Hay que considerar que las plataformas rotativas de precisión fabricadas específicamente para mediciones acústicas tienen valores elevados. Por ejemplo, el dispositivo Brüel & Kjær Turntable System Type 9640 posee un costo de USD 24000, mientras que la plataforma Outline ET 250-3D1 cuesta USD 3950 -en ambos casos sin considerar costos de envío y aduana-. Evaluando estas opciones disponibles en conjunto con las consideraciones de costos y tiempos que implicaría desarrollar un diseño propio completamente nuevo, se propone realizar un rediseño a una plataforma rotativa existente en el CINTRA. La misma fue originalmente diseñada para otro propósito: medición de directividad de transductores electroacústicos de hasta 400 N de peso (Ferreyra et al., 2017).
En el presente trabajo se presentan soluciones para lograr una optimización de la plataforma, con el objetivo de que sea capaz de lograr el movimiento rotacional controlado de una persona sentada para realizar mediciones de sus HRTFs, con un margen de seguridad adecuado, soportando un peso de hasta ~2200 N. La validación de los resultados se realizó mediante cálculos teóricos y simulaciones numéricas del comportamiento estático de la plataforma.
RELEVAMIENTO SOBRE LA PLATAFORMA ROTATIVA ACTUAL
En la Figura 1 se muestra la plataforma rotativa existente. La misma cuenta con una base circular superior y una inferior de panel de fibra de densidad media (medium density fibreboard, MDF) (Figura 1a, componentes 1 y 2, respectivamente); un motor paso a paso Motion King 23H2A8615 (MotionKing, 2020) (Figura 1b, componente 3) conectado a un reductor mecánico Motovario NRV 025 (Motovario, 2020) de relación 1:30, cargas admisibles axial de 270 N y radial de 1350 N en el árbol de salida y momento nominal admisible de 9 Nm en el árbol de salida (Figura 1b, componente 4); un sistema de deslizamiento compuesto por seis ruedas poliméricas con rodamiento (tipo roller) fijadas a un aro de acero independiente, las cuales ruedan sobre una pista de acero de 12 mm de ancho (Figura 1b, componente 5); una unidad de potencia (Figura 1c); y una unidad de control que comunica las señales de posicionamiento generadas desde un programa de aplicación (Figura 1d) (Ferreyra et al., 2017).

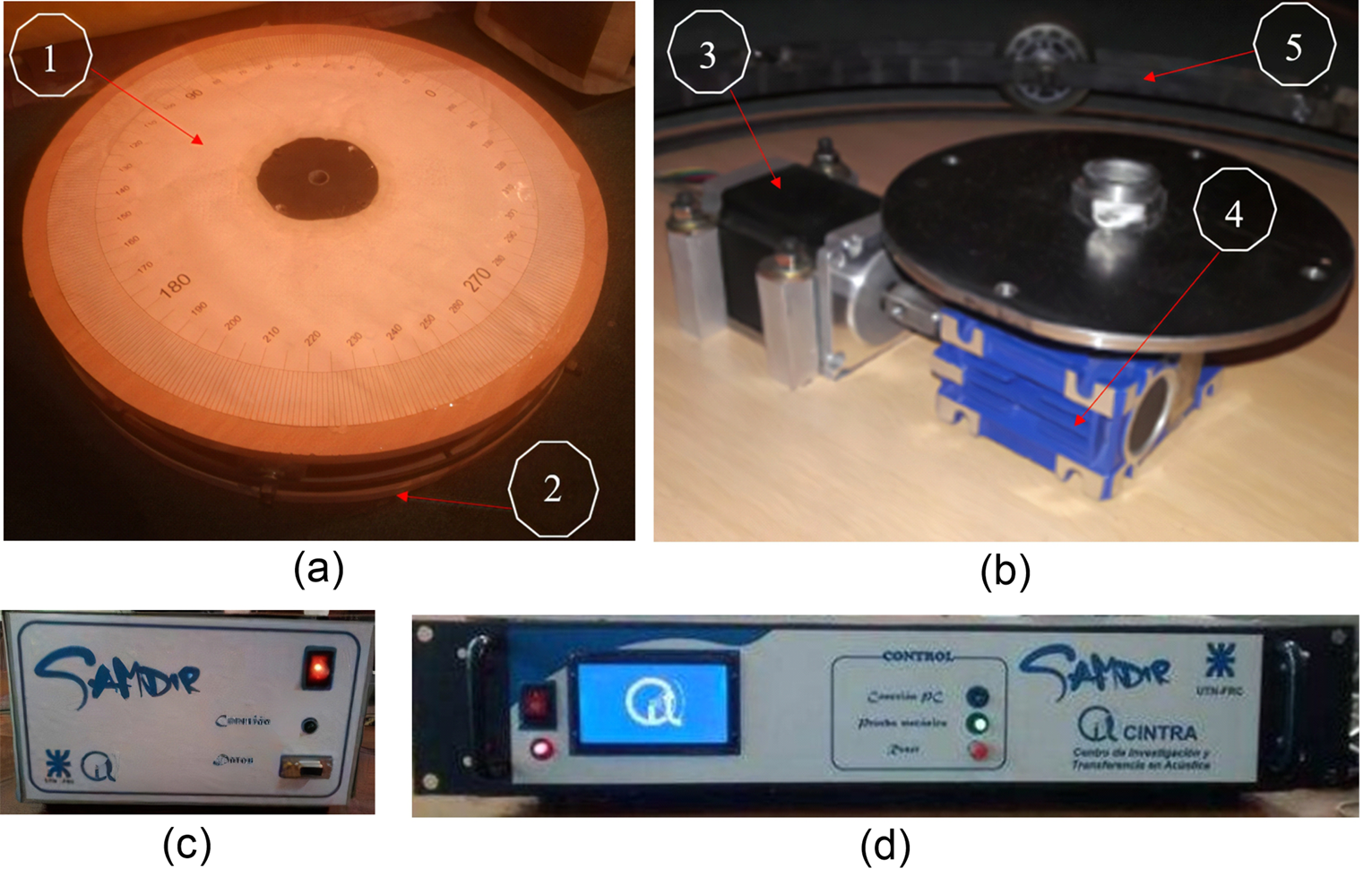

Fig. 1: Imágenes de la plataforma rotativa actual

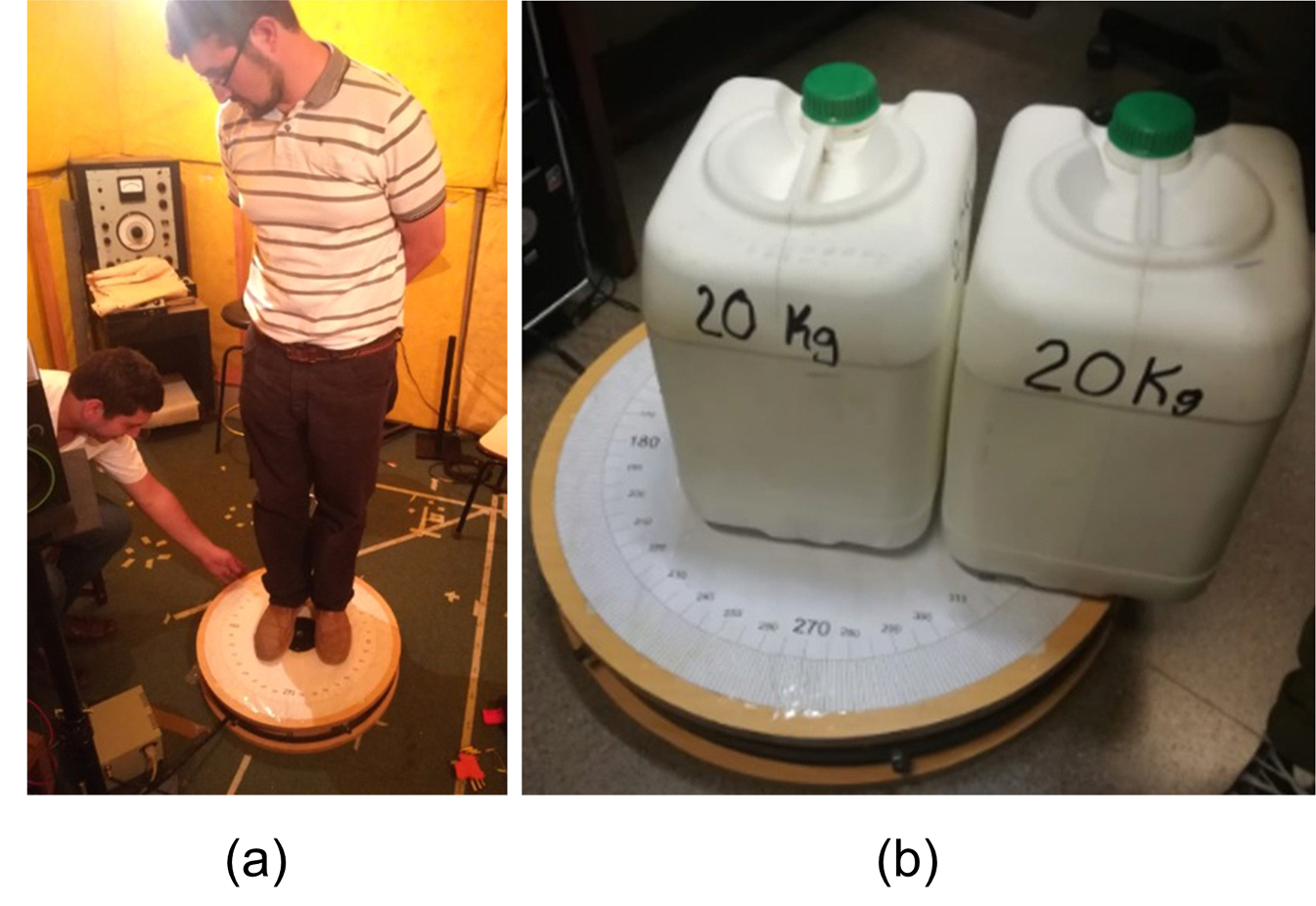

Fig. 2: Ensayo experimental con pesos (a) centrados y (b) excéntricos
A partir de un relevamiento de sus características constructivas y funcionales, se estudiaron e identificaron aquellas situaciones físicas no deseadas que deberían ser optimizadas para lograr una mejora en el funcionamiento y una ampliación de sus aplicaciones.
En primer lugar, se realizaron ensayos experimentales que simularon el comportamiento en estas condiciones. Se colocaron distintas cargas, que variaron entre el movimiento libre (sin carga sobre el árbol) hasta el peso de una persona adulta (~980 N). Además, se ensayaron distintas ubicaciones de dichas cargas para determinar el comportamiento del dispositivo a pesos centrados (Figura 2a) y excéntricos (Figura 2b).
Por otro lado, se analizaron los resultados obtenidos en un estudio previo (Ferreyra et al., 2019), donde se realizaron ensayos de precisión y exactitud del desplazamiento angular. El procedimiento consistió en instalar un sensor de movimiento de seis grados de libertad Polhemus Patriot en el centro de la plataforma giratoria sin carga, configurando la misma para moverse 1°, 5°, 15°, 45° y 90°. La medición se repitió diez veces para cada una de las configuraciones. El sensor recolectó la información acerca del desplazamiento angular instantáneo.
Debido que el principio de funcionamiento del sensor es electromagnético, esto lo hace vulnerable al ruido inducido por un material metálico. Para reducir su influencia, los datos fueron pos-procesados mediante un filtro Kalman (Welch & Bishop, 2006). A partir del valor de desplazamiento, se calcularon las desviaciones estándar y los errores de posicionamiento, relativos y absolutos (Tabla 1).
|
Posición final configurada [°] |
Posición final medida [°] |
Error relativo [%] |
Error absoluto [°] |
|
|
Media |
Desviación estándar |
|||
|
1 |
0,487 |
0,0146 |
51,3006 |
0,5130 |
|
5 |
4,0397 |
0,0438 |
19,2053 |
0,9603 |
|
15 |
12,6941 |
0,0712 |
15,3728 |
2,3059 |
|
45 |
40,0155 |
0,0548 |
11,0767 |
4,9845 |
|
90 |
86,7869 |
0,0932 |
3,5702 |
3,2131 |
Tabla 1: Datos y cálculos registrados del ensayo de posicionamiento
Finalmente, en la Tabla 2 se resumen los resultados del relevamiento, describiendo la situación física observada según la parte de la plataforma que afecta.
En este trabajo se abordaron soluciones integrales y complementarias sobre la placa circular superior, el motor paso a paso y el reductor, las cuales fueron consideradas de mayor importancia.
|
Parte de la plataforma |
||||
|
Placa circular superior |
Motor paso a paso |
Reductor |
Sistema de deslizamiento |
Sistema completo |
|
Deflexión en dirección normal |
Desalineamiento en el árbol de salida |
Sobrecarga en el árbol de salida |
Deformación en dirección normal de las ruedas poliméricas |
Errores en po-sicionamiento angular final |
|
Pérdida de pasos |
||||
|
Inclinación bajo pesos excéntricos |
Desalineamiento en el árbol de entrada |
Resistencia por rozamiento |
||
|
Disipación de calor |
||||
Tabla 2: Observaciones registradas luego del ensayo experimental
SOLUCIÓN I: CAMBIO DE MATERIAL DE PLACA SUPERIOR
METODOLOGÍA
Para solucionar la deflexión en dirección normal y la inclinación con pesos excéntricos de la placa superior de material MDF, se propone un cambio de material a aluminio. Al ser este un material más resistente que el MDF, podrá disminuir las deformaciones para un peso dado y permitirá aumentar el rango de cargas admisibles en el dispositivo.
Al tratarse de un sólido tridimensional donde el espesor es mucho menor que el diámetro (0,65 m), se utilizó la teoría de placas de primer orden para determinar el mínimo espesor necesario de la placa con el nuevo material. Teniendo en cuenta que se admitirán pequeños desplazamientos transversales, se adoptó un modelado de lámina plana, por lo que, en las ecuaciones, se tendrá un desacoplamiento de los efectos membranales y los efectos flexionales.
Para resolver este caso se debería encontrar solución a la ecuación diferencial de la placa en flexión o, también conocida como ecuación de Lagrange para placas delgadas (Timoshenko & Woinowsky-Krieger, 1959).
(1)
Donde w3 y q3 representan al desplazamiento y a la fuerza por unidad de superficie perpendiculares a la placa, respectivamente, mientras que D es la rigidez flexional de la placa por unidad de longitud. Sin embargo, aún en casos sencillos de q3 y condiciones de borde, resulta de muy difícil resolución analítica. Por lo tanto, en la práctica, se utilizan soluciones tabuladas.
RESULTADOS
Considerando que, para este caso, los efectos membranales son despreciables, se utilizó el caso lineal donde se tiene como restricción que el desplazamiento transversal máximo wmáx de la placa sea menor a la mitad de su espesor h. Entonces, para determinar el espesor necesario de la placa, se utilizan fórmulas empíricas (Young et al., 2012)
(2)
(3)
Donde q es la carga transversal uniforme por unidad de área; c es el lado menor de la placa (diámetro); E=70 GPa, σ=49 MPa, y ν=0,3 son el módulo elástico, la tensión máxima y el coeficiente de Poisson del material, respectivamente. Los coeficientes δ=0,0435 y β=0,3094 se obtienen a partir de valores tabulados para una placa circular (Brush & Almroth, 1975; Jones, 2006).
Además, para el cálculo se supone una hipótesis de caso extremo, donde la placa se encontraría con los lados apoyados, es decir, sin considerar un empotramiento en el centro (restricción existente debido al árbol del reductor), la carga máxima a soportar se supuso en 2256,3 N (~230 kgf), y la deflexión máxima admisible de 1 mm. Bajo estas condiciones, se obtuvo un espesor mínimo de la placa de 8,6 mm.
SOLUCIÓN II: BANCADA DE CONTENCIÓN
METODOLOGÍA
Al aplicar una elevada carga sobre la plataforma, el reductor descendía verticalmente en mayor medida que el motor paso a paso. Existía una diferencia de altura entre los árboles de estos dos dispositivos, los cuales estaban conectados mediante un acople rígido (Figura 3). Esta desalineación entre los árboles exigía realizar una fuerza adicional al motor paso a paso, cuyo trabajo no resultaba eficiente y se corría el riesgo de dañar los mecanismos internos, tanto del motor como del reductor. Además, esto podría estar asociado a la pérdida de pasos y con ello una pérdida de precisión angular, lo cual es un requisito indispensable para un exacto posicionamiento de la persona sentada y la medición confiable de HRTFs.

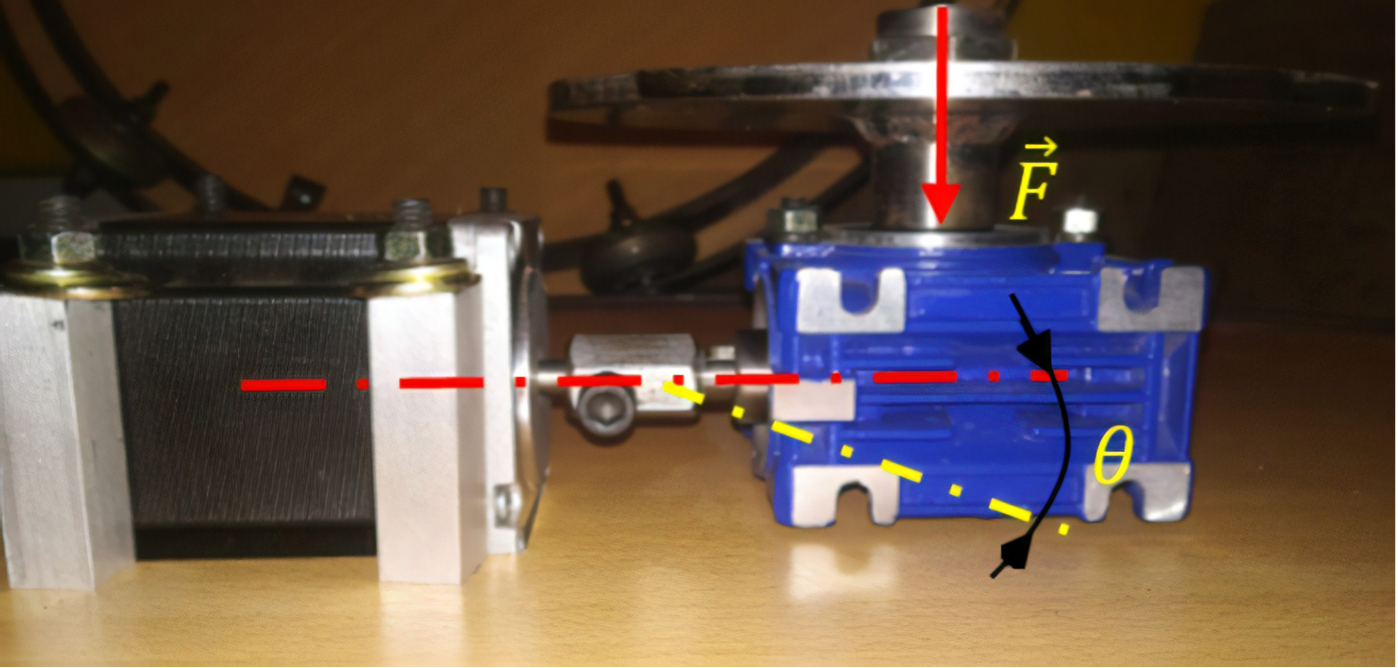

Para solucionar la desalineación observada del árbol del motor y el árbol de entrada del reductor; se diseñó una bancada como base de contención para el motor y para el reductor. Dicha bancada permitirá que la carga aplicada en el lado del reductor se distribuya uniformemente sobre los dos dispositivos, asegurando una alineación entre los dos árboles. A su vez, debido a la inevitable inexactitud en los procesos de fabricación, también se propuso reemplazar el acople rígido por un acoplamiento de manguito flexible de aluminio. Esto, si bien no garantiza la pérdida de pasos, posibilitará la compensación de un desplazamiento a los árboles mientras continúa transmitiendo el torque sin sobrecargas.
Fig. 3: Forma de conexión entre árboles donde existe desalineación
Diseños propuestos
Con el fin de determinar la influencia en el comportamiento mecánico según el tipo de refuerzo empleado en la bancada, se propusieron dos tipos de diseños posibles (llamados Propuesta 1 y Propuesta 2). La Propuesta 1 (Figura 4a) corresponde a una bancada con un diseño simple de refuerzos, es decir, con nervios trapezoidales en la zona de soporte del motor y refuerzo rectangular vertical de conexión en la zona de soporte al reductor. La Propuesta 2 (Figura 4b) se trata de una modificación de la anterior, agregando dos nervios trapezoidales verticales en la zona de soporte al reductor. Estas propuestas se diseñaron considerando una construcción mediante los procesos de mecanizado, soldadura y tratamiento térmico, logrando así una pieza única.

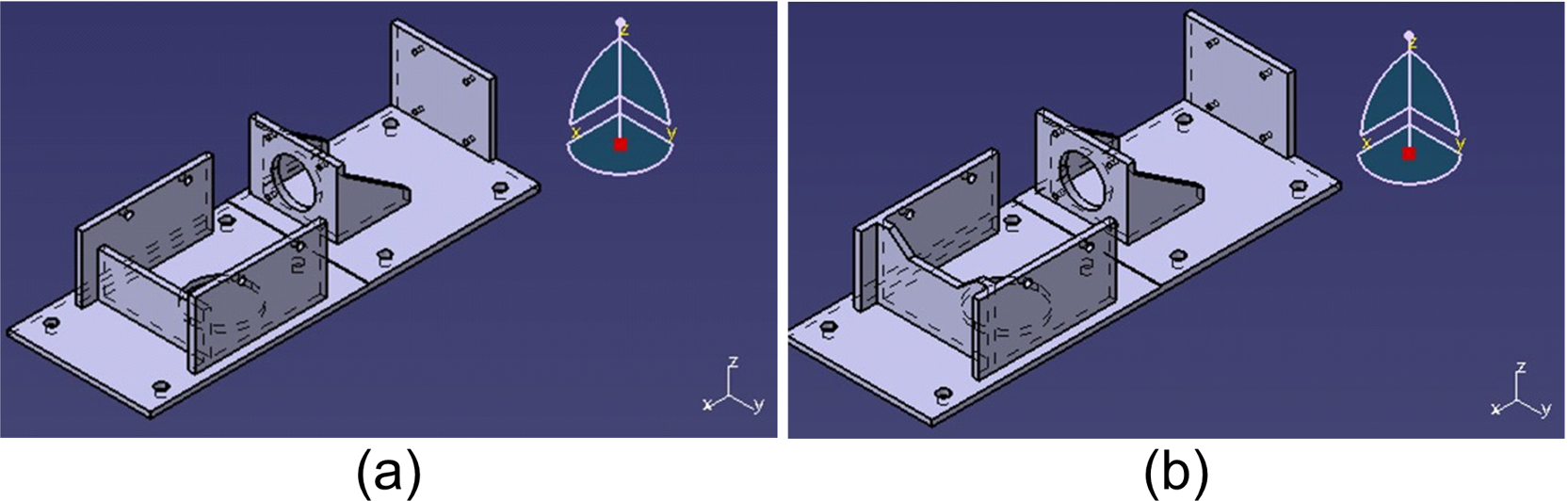

Fig. 4: Diseños de bancadas: (a) Propuesta 1 y (b) Propuesta 2
Configuración de las simulaciones
Se simularon los esfuerzos estáticos de ambas propuestas mediante FEM (Finite Element Method) utilizando el software de simulación ANSYS 14.0. Tratándose de un conjunto soldado, el material debe tener bajo contenido de carbono. Por esto, se utilizó uno con propiedades similares al acero AISI 1010.
Para la obtención de resultados, se adoptó el criterio de Von Mises, debido que es el que arroja valores más próximos a los resultados experimentales (Prato et al., 2009). Por otro lado, el mallado de cada uno de los diseños se realizó aplicando criterios de análisis que incluían tamaños de elementos, tipos de elementos, densidad de mallado, diseño de mallado global y local, adaptación de los elementos a las curvaturas presentes en la pieza y calidad de los elementos (Oñate Ibáñez de Navarra, 1995; Zienkiewicz & Taylor, 1994b, 1994a).
Considerando que en la práctica se tendrían distintos elementos de fijación entre la bancada, el motor paso a paso, el reductor y la placa circular inferior, fue necesario configurar las simulaciones para incorporar esta información. Estos elementos de unión no se tuvieron en cuenta como piezas físicas, sino que se modelaron como esfuerzos y propiedades entre las superficies de contacto. En primer lugar, en las zonas donde se ubican los tornillos de fijación entre la bancada y la placa circular inferior de MDF, se consideraron dos tipos de restricciones: a) los bordes inferior y superior de los orificios están fijos en el espacio (restricción de seis grados de libertad), y b) los bordes internos de los agujeros sólo generan una restricción de compresión normal.
En segundo lugar, se utilizaron restricciones de compresión normal para modelar cuatro tipos de interacciones entre elementos distintos. El primer tipo, corresponde a la unión entre la bancada y el reductor mediante tornillos, el segundo a la unión entre la bancada y el motor paso a paso mediante varilla roscada y tuercas. El tercero y el cuarto, consisten en geometrías que presentan el reductor y el motor, los cuales restringen la penetración entre las partes ya que particularmente son alojamientos de geometría cilíndrica, además, estos elementos permitirán el posicionamiento de las partes mejorando la precisión y, el armado y el desarmado del mismo.
Por último, se modeló la interacción entre la bancada, el motor y el reductor. Al estar presentes cuerpos sólidos (motor y reductor) dentro de las cavidades internas de la bancada, cuando esta se deforma, los sólidos no deberían penetrarla. Por lo tanto, se restringió el desplazamiento en una dirección específica.
RESULTADOS
Para obtener los resultados y determinar la propuesta de bancada óptima fue necesario realizar un modelo para el cuerpo humano y determinar las cargas (fuerzas y momentos) actuantes en la estructura. Luego, estos resultados se tomaron como datos de entrada en las simulaciones numéricas.
Modelo de cuerpo humano: Momento de inercia
Se modeló el cuerpo humano como un conjunto de geometrías sencillas (cilindros), cuyos tamaños (longitud y diámetro) respetaron medidas antropométricas de un adulto (Figura 5).
El momento de inercia polar neto Jp se determinó haciendo Jp=Jp-body+Jp-plate, donde Jp-body y Jp-plate corresponden a los momentos de la persona sentada y de la placa circular de MDF, respectivamente. Se despreció la contribución de los otros elementos constituyentes (motor, reductor, etc.). Además, Jp se consideró respecto a un eje que pasa por la cabeza de la persona sentada, en su eje longitudinal, y por el eje geométrico de la placa circular debajo de sus pies. Los resultados parciales para Jp-body y Jp-plate fueron de 19,03 kg·m2 y 0,36 kg·m2, respectivamente, y, por lo tanto, Jp tuvo un valor de 19,39 kg·m2.
Fig. 5: Modelado de cuerpo humano
Modelado de cargas: Fuerzas y momentos
Para el cálculo de fuerzas actuantes, se supuso un peso de 78,48 N (~8 kgf) para la placa de MDF (como referencia, la placa de aluminio calculada en la Sección 3 tiene un peso de 64.6 N); un peso de 2256,3 N para la persona; y para el motor y el reductor se consideraron los pesos indicados por los fabricantes: 10,30 N y 6,87 N respectivamente. Además, se consideró un momento flector generado por dos cargas descentradas de 1132 N (mitad del valor propuesto para la persona aproximadamente) actuando en la periferia de la plataforma y en dos direcciones diferentes (mutuamente perpendiculares), obteniendo un valor de 339,67 Nm.
Es necesario aclarar que, en las simulaciones se utilizaron valores de carga axial más elevados que la carga axial admisible en el árbol de salida del reductor (ver sección “Relevamiento sobre la plataforma rotativa actual”). Esta consideración se hizo para diseñar una bancada que soporte las cargas requeridas. Sin embargo, en la implementación real la persona deberá distribuir su peso con ayuda de otros mecanismos (por ejemplo, diseñando un asiento que distribuya el peso del sujeto de prueba), para que no recaiga toda la carga sobre el reductor sobrepasando los valores admisibles.
El cálculo de la aceleración y velocidad angular instantánea para el plano azimutal de la plataforma, se realizó en base a los datos del ensayo experimental presentados en la Sección 1. A partir de esta aceleración y velocidad instantánea se determinó la aceleración máxima y velocidad máxima para todas las mediciones de cada configuración. Luego, el mayor valor de todas las configuraciones representó la peor condición y resultó en αout=0,016377 rad/s2 y ωout=0,0720 rad/s respectivamente.
Considerando dichos valores de aceleración y velocidad angulares como los correspondientes al árbol de salida del reductor, y conociendo la relación de transmisión (1:30), se calcularon los valores de aceleración y velocidad angulares en el árbol de entrada al motor paso a paso, siendo αin =0,4913 rad/s2 y ωin =2,16 rad/s. Estos cuatro valores de aceleración y velocidad (αout=0,016377 rad/s2 , ωout=0,0720 rad/s, αin=0,4913 rad/s2 y ωin =2,16 rad/s), fueron utilizados para el cálculo del torque, obteniendo un valor de 0,0106 Nm en el árbol de entrada del reductor y el árbol del motor, y un valor de 0,318 Nm en el árbol de salida del reductor. Como los cálculos evidenciaron un valor muy bajo para el torque, en las simulaciones de la bancada se utilizó un torque hipotético de ~9,5 Nm en el árbol de entrada y salida del reductor. De esta manera se logra un margen de seguridad elevado respecto a las cargas actuantes.
Simulación numérica: Elección de propuesta
Una vez configuradas las simulaciones y especificados los modelos de cargas, se compararon los resultados de cada uno de los diseños, proponiendo valores límites para la tensión máxima admisible (250 MPa) y para la deformación máxima admisible (0,1 mm). En la Tabla 3 se resumen los resultados obtenidos en las simulaciones numéricas para cada propuesta, con un espesor uniforme determinado en 6mm.
|
Propuesta 1 |
Propuesta 2 |
|
|
Espesor [mm] |
6 |
|
|
Calidad de los elementos [%] |
80,2978 |
80,0686 |
|
Cantidad de elementos |
860610 |
826231 |
|
Deformación máxima [µm] |
20,0010 |
20,6140 |
|
Deformación máxima eje Z positivo [µm] |
3,2334 |
3,3240 |
|
Deformación máxima eje Z negativo [µm] |
19,9650 |
20,6070 |
|
Tensión máxima de Von Mises [MPa] |
163,2200 |
131,7800 |
|
Tensión máxima de tracción normal [MPa] |
104,5600 |
110,1700 |
|
Tensión máxima de compresión normal [MPa] |
80,6650 |
72,8360 |
|
Coeficiente de seguridad en tensión de Von Mises |
1,5317 |
1,8971 |
|
Coeficiente de seguridad en deformación |
4,9998 |
4,8511 |
|
Error estructural máximo [µJ] |
5,7113 |
9,6480 |
Tabla 3: Resultados del análisis de las propuestas de bancada
La Propuesta 1 obtuvo un valor ~3 % superior para el coeficiente de seguridad en deformación (CSε). Sin embargo, la Propuesta 2 obtuvo un valor ~23 % mayor para el coeficiente de seguridad en tensión de Von Mises (CSσ).
Teniendo en cuenta que el orden de magnitud de las deformaciones (10-6 m) es mil veces más pequeño que el orden de magnitud del espesor (10-3 m), la deformación no afectaría significativamente. Así, el CSσ se vuelve más crítico que el CSε.
De esta manera, el diseño elegido fue la Propuesta 2, del cual se obtuvo un valor de ~1,9 para el CSσ y un valor de ~4,9 para el CSε. En la Figura 6 se pueden observar la deformación total en el eje Z (Figura 6a) y la tensión equivalente de Von Mises (Figura 6b) para esta propuesta.

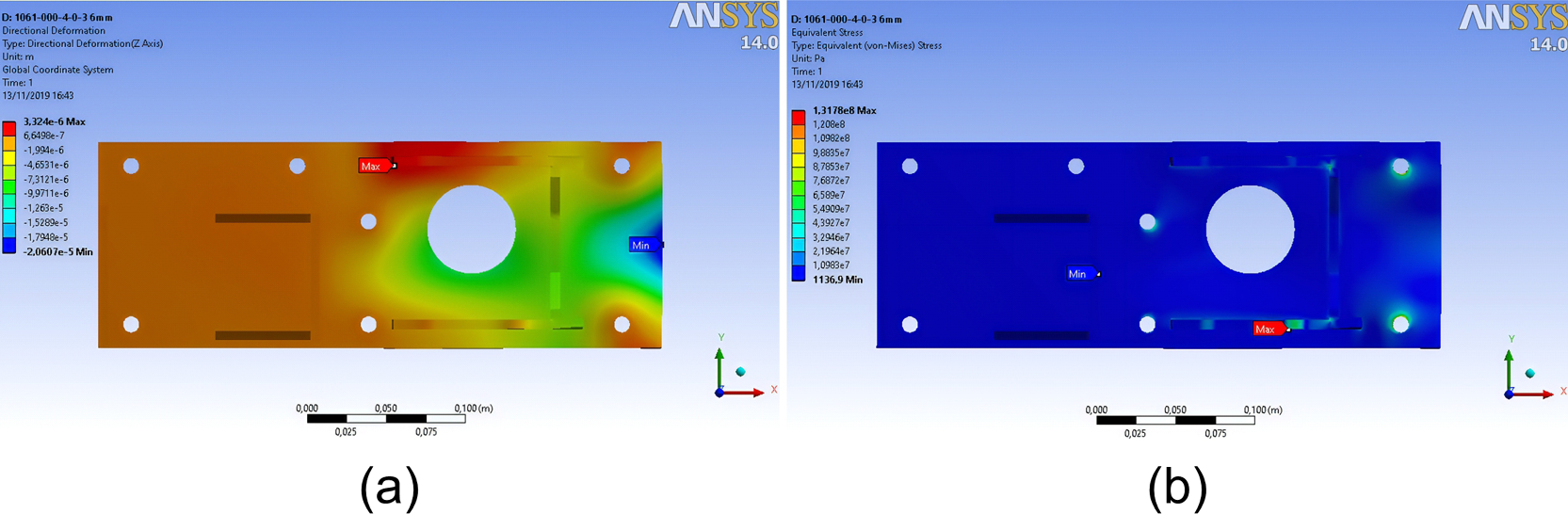

Fig. 6: (a) Deformación total direccional (eje Z) y (b) tensión equivalente de Von Mises, para la Propuesta 2
Simulación numérica: Optimización de diseño
Una vez determinada la propuesta con mayor resistencia y, sabiendo que el CSσ obtenido fue mayor a la unidad, se determinó el valor del espesor óptimo. Se realizaron simulaciones de la Propuesta 2, con un aumento progresivo del espesor partiendo desde los 2 mm, de tal forma de encontrar el espesor mínimo que cumpla con las especificaciones (Tabla 4).
|
Espesor [mm] |
||||
|
2 |
3 |
4 |
4,5 |
|
|
Calidad de los elementos [%] |
71,7467 |
78,7163 |
80,1100 |
79,8900 |
|
Cantidad de elementos |
358968 |
397883 |
470089 |
524323 |
|
Deformación máxima [µm] |
1439,0000 |
243,7800 |
82,4000 |
54,3000 |
|
Deformación máxima eje Z positivo [µm] |
10,5700 |
6,6827 |
4,9600 |
4,4000 |
|
Deformación máxima eje Z negativo [µm] |
1438,9000 |
243,7700 |
82,4000 |
54,2000 |
|
Tensión máxima de Von Mises [MPa] |
936,0700 |
420,9200 |
311,0000 |
230,0000 |
|
Tensión máxima de tracción normal [MPa] |
369,6000 |
241,7900 |
176,0000 |
152,0000 |
|
Tensión máxima de compresión normal [MPa] |
226,4800 |
148,8300 |
112,0000 |
99,4000 |
|
Coeficiente de seguridad en tensión de Von Mises |
0,2671 |
0,5936 |
0,8036 |
1,0868 |
|
Coeficiente de seguridad en deformación |
0,0695 |
0,4102 |
1,2138 |
1,8432 |
|
Error estructural máximo [µJ] |
25,3960 |
23,5830 |
15,7000 |
10,1000 |
Tabla 4: Resultados de la optimización de la Propuesta 2
El resultado fue que el valor mínimo del espesor que soportaría las hipótesis de cargas propuestas sin fallar es de 4,5 mm. El CSσ fue de ~1,1 y el CSε de ~1,8.
CONCLUSIONES
En el presente trabajo se presentó un rediseño y una optimización de la plataforma rotativa actual que posee el CINTRA, para que sea capaz de lograr un movimiento rotacional controlado de una persona sentada para realizar mediciones de sus HRTFs. Se realizó un relevamiento que involucró un trabajo experimental y un análisis físico para identificar problemáticas. Se brindaron soluciones integrales para aquellas consideradas de mayor importancia.
En primer lugar, se propuso un cambio de material a aluminio en la placa circular superior (Solución I) con el objetivo de reducir la deflexión en dirección normal y la inclinación con pesos excéntricos de la placa superior. El espesor mínimo requerido para la placa de aluminio de la Solución I, fue de 8,6 mm, la cual supone una reducción de ~50 % del espesor actual de 18 mm. Además, esta placa permitiría soportar una carga máxima de 2956,3 N con una deflexión menor a 1 mm.
En segundo lugar, se propuso una bancada de contención (Solución II), que permitirá reducir la desalineación del árbol del motor y el árbol de entrada del reductor. Esta solución soportaría las hipótesis de cargas sin fallas, con un espesor mínimo uniforme de 4,5 mm, un CSσ de ~1,1 (criterio de falla de Von Mises) y un CSε de ~1,8. Para su fabricación, podría utilizarse una única plancha de acero AISI 1010 con un espesor comercial de 3/16 in (4,7625 mm). Sin embargo, es necesario aclarar que las simulaciones para validar esta solución se llevaron a cabo sin tener en cuenta cantos redondeados, chaflanes o geometrías que reduzcan la concentración de tensiones, que estarían presentes en la estructura real. En consecuencia, en la práctica, se tendría un aumento en las tensiones y deformaciones admisibles, antes de que se produzca la falla del material.
Ambas soluciones (I y II) podrían ayudar indirectamente a la reducción, parcial o total, de otros fenómenos íntimamente relacionados, como ser, la pérdida de pasos en el motor, la sobrecarga en el árbol de salida del reductor y el error en el posicionamiento angular final del dispositivo, detectados en los ensayos experimentales durante el relevamiento inicial.
Por último, es importante considerar los costos que implicaría implementar las soluciones propuestas para su aplicación en el sistema de medición de HRTFs. Para la Solución I, se estima que el costo sería de aproximadamente USD 150, que incluye la materia prima y el mecanizado; mientras que la Solución II rondaría los USD 300, para materia prima, soldadura y mecanizado. Estos costos son significativamente menores que adquirir una plataforma rotativa comercial (USD 3950 – USD 24000), como así también que el costo que implicaría realizar un diseño propio completamente nuevo.
Como trabajo a futuro se planifican mejoras que logren superar algunas limitaciones del presente trabajo. Para la Solución I se pretende simular mediante FEM analizando diferentes hipótesis de carga que se acerquen al comportamiento real en el sistema de medición de HRTFs individuales. Para la Solución II, se intentará modelar los cordones de soldadura, a partir del material de los electrodos, y se considerarán los esfuerzos ocasionados por el tratamiento térmico y el proceso de mecanizado. También, se procurará realizar un estudio del comportamiento del acople flexible mediante FEM.
AGRADECIMIENTOS
Los autores agradecen a G. Agustín Cravero y Ariel J. P. Bertinatti por sus comentarios y contribuciones. Este trabajo fue financiado por subsidios de la Agencia Nacional de Promoción Científica y Tecnológica, Argentina (PICT 2016-0738) y la Universidad Tecnológica Nacional, Argentina (PID UTN 4081, PID UTN 4498, PID UTN 6565 y PID UTN 7838).
