Puesta en Valor de la Mampostería Histórica: Casos de Estudio en Mendoza, Argentina

(a) (b) (c) (d)

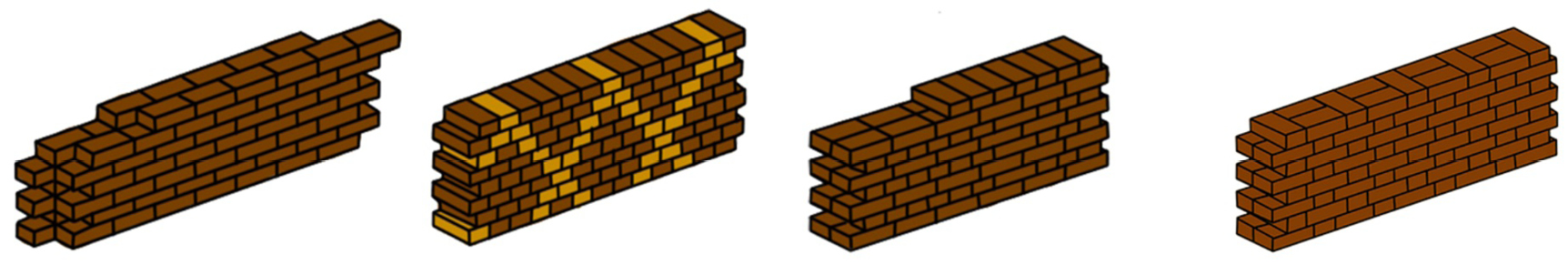

Figura 3: Disposición de ladrillos sólidos: de soga (a), de cabeza (b), inglés (c) y flamenco (d) (ISE, 2010).

Mortero

Los morteros en la mampostería histórica se componen de agregados finos, agua y como ligante cales simples o hidráulicas. Se pueden clasificar como morteros simples; morteros hidráulicos y morteros compuestos. Los aglutinantes pueden ser aéreos o hidráulicos, dependiendo del mecanismo de endurecimiento (Válek et al, 2013).

La función del mortero es mantener unidas las unidades de mampostería, compensar sus tolerancias dimensionales y transferir los esfuerzos. Los morteros de cal pura se endurecen debido a la carbonatación del hidróxido de calcio. Se trata de un proceso que puede tomar muchos años, dependiendo de la porosidad de la piedra o ladrillo y del espesor de la pared. Los morteros de cal hidráulica adquieren una mayor resistencia inicial y continúan el proceso de carbonatación a través de los años.

Los morteros a base de cemento pueden ser más fuertes y rígidos, incluso que el mampuesto. Los morteros de cemento y cal tienen resistencias intermedias. Pequeños incrementos de cemento en la mezcla aumentan la resistencia pero reducen su permeabilidad y esto puede provocar daños por heladas en piedra porosa o ladrillo.

Las juntas de mortero pueden erosionarse por la lluvia, agravándose por la descomposición química del ligante, debido a la acidez del agua de lluvia. La resistencia a la intemperie aumenta con la proporción de aglutinante respecto a la arena. Los sulfatos, de cualquier fuente, pueden causar la expansión y la desintegración del mortero. Algunos ladrillos contienen sulfatos que pueden ser lixiviados del mortero.

La resistencia del mortero influye en la resistencia de la mampostería en compresión y tracción y en menor medida a flexión. Los morteros ricos en cemento tienden a contraerse, lo que conduce a una unión débil y al incremento de la permeabilidad de la mampostería. La resistencia a la compresión del mortero en juntas existentes no puede medirse de manera directa, sí se pueden determinar las proporciones de cemento-cal-arena mediante el análisis químico de muestras de mortero tomadas de las juntas.

Ensayos de mampostería

Los ensayos de especímenes extraídos de mampostería histórica son escasos. Pero se han desarrollado investigaciones en réplicas en escala de mampostería sin armar en los Estados Unidos, Italia, Yugoslavia en los últimos 25 años (Klingner, 2010, Tomaževič, 2006) y en Mendoza, Argentina (Maldonado et al., 2011 y González del Solar y Orrego, 2013).

Algunas técnicas de ensayo in situ para caracterizar la mampostería, son los ensayos Flat-Jack y Pull-Out, los cuales afectan la estructura, y los ensayos no destructivos como ultrasonido, geo-radar, emisión acústica, monitoreo estático, termografía, difracción por rayos X. Los ensayos dinámicos, por otro lado, corresponden a medición de microvibraciones ambientales para monitoreo en el tiempo (Domizio et al., 2015).

Durabilidad y compatibilidad de la mampostería histórica

Las paredes de mampostería son un sistema abierto que está en contacto con otras estructuras contiguas que forman parte de la dinámica del comportamiento general. Cualquier infiltración se manifiesta en eflorescencias en la superficie formadas por sales como carbonatos, sulfatos, cloruros, nitratos, oxalatos, sodio, potasio, calcio, magnesio y amoníaco, y su presencia varía de acuerdo al tipo de material constitutivo de la mampostería.

Tanto el yeso como las capas de pintura de las paredes son estructuras abiertas con alta porosidad, y una gran superficie expuesta a los agentes de degradación y permeabilidad a los fluidos en contacto con ella tanto líquidos (soluciones de sales diluidas en la pared) como gases (contaminantes atmosféricos y vapor de agua) (Domizio et al., 2019).

Se debe considerar la compatibilidad: Química entre el mortero de reemplazo y el antiguo, Física en relación al proceso de solubilidad de sales y agua de transporte, y Mecánica donde la resistencia del nuevo mortero debe ser similar al de la mampostería histórica.

Comportamiento sísmico de la mampostería histórica

El comportamiento de la mampostería histórica ha sido satisfactorio a cargas verticales permanentes, pero no cuando las solicitaciones han sido de origen sísmico. La forma en que una estructura se daña durante un terremoto depende de su proximidad a la falla. Resistirán a las exigencias de aceleración y desplazamiento provenientes de los eventos sísmicos aquellas estructuras que cumplan con las nuevas regulaciones, posean un buen diseño estructural y redundancia estática (Maldonado et al., 2017).

El desempeño de diafragmas horizontales en la mampostería histórica es a menudo deficiente debido a la baja transferencia de los esfuerzos a las paredes laterales resistentes. Estos diafragmas suelen ser de madera, débilmente anclada en los muros y estos se ven afectados por deformaciones fuera de su plano, conduciendo al vuelco de la pared y al derrumbe del edificio (Klingner, 2010).

El terremoto de Long Beach (California, 1933) puso en evidencia el mal comportamiento de la mampostería sin armar, derivando a la prohibición de su empleo en edificios escolares. El reglamento UBC de 1943 estableció que la mampostería tenía que cumplir los mismos criterios de diseño del hormigón armado de la época, apareciendo así la mampostería armada. Santiago (Chile) y Ciudad de México (1985), Izmit, Turquía y Quindío, Colombia (1999), Pisco, Perú (2007), L'Aquila, Italia (2009), Lorca, España (2011), Katmandú, Nepal (2015), Manabí, Ecuador (2016) sufrieron terremotos que han demostrado que los edificios de mampostería sin diseño sismorresistente han sufrido daños significativos, especialmente aquellas de mampostería de adobe y de piedra (Klingner, 2010, Furukawa et al., 2017, Lanning et al., 2016).

Modelación de la mampostería

La modelación numérica de la mampostería requiere modelos computacionales que logren captar los diferentes modos de falla, resulten suficientemente precisos y de implementación simple. Existen varias técnicas de modelado. Los micro-modelos consisten en el modelado de las unidades de mampostería y el mortero como elementos continuos, mientras que la interfaz mampostería-mortero se representa por medio de elementos discontinuos. Los macro-modelos son modelos fenomenológicos en los que las unidades de mampostería, mortero e interfaz se representan como un compuesto por medio de un elemento continuo. La técnica a utilizar se basa en el nivel de precisión y simplicidad deseado (Lourenço, 1996).

Los modelos fenomenológicos se centran en la respuesta general de la estructura a un menor costo computacional, a través de un modelo constitutivo cuya respuesta es representativa del comportamiento de los componentes. El modelo constitutivo de Drucker Prager permite representar de una manera simple y sencilla el comportamiento no lineal de la mampostería como un material elastoplástico con dependencia de la compresión actuante, resultando atractivo ya que necesita la definición de pocos parámetros que se pueden determinar a partir de ensayos de compresión diagonal en laboratorio o la aplicación de Flat-Jack in situ. Para obtener los parámetros de modelado de la mampostería, las pruebas de laboratorio se realizan en una escala 1:1 en muestras de diferente espesor (González del Solar et al., 2014). Con los resultados experimentales obtenidos, se formula un modelo de elementos finitos utilizando el software ABAQUS (Hibbit et al., 2011) y cuyos parámetros permiten obtener un comportamiento similar al observado durante las pruebas.

Con el modelo calibrado, se simula la geometría del edificio y el estado de las cargas solicitantes, cuyos resultados se comparan con el daño real. Estos resultados permiten hacer una propuesta de reparación y rehabilitación. La Figura 7 muestra el modelo estructural general y el estado de tensiones de la mampostería de un edificio educativo (Maldonado et al., 2015) con concentración de tensiones en los encuentros de pared y puntos de aplicación de cargas, mientras que el resto de la mampostería se mantiene a un nivel de tensión normal menor a la máxima. La Figura 8 presenta el resultado del modelado para daños en arcos y la Figura 9 muestra el desprendimiento de la fachada principal.

El comportamiento del suelo se analiza mediante el método de elementos finitos, aplicando el criterio de Mohr-Coulomb (Maldonado et al., 2015), esto es necesario ya que las intervenciones a nivel de fundación solo son aplicables cuando está comprobada la falta de capacidad portante del suelo. La Figura 10 corresponde a la condición del suelo de un edificio escolar patrimonial (Maldonado et al., 2011) y la Figura 11 muestra la concentración de tensión en las paredes de la nave central como resultado del asentamiento diferencial entre el sector central y los laterales debido a la presencia de jardines (Maldonado et al., 2015).

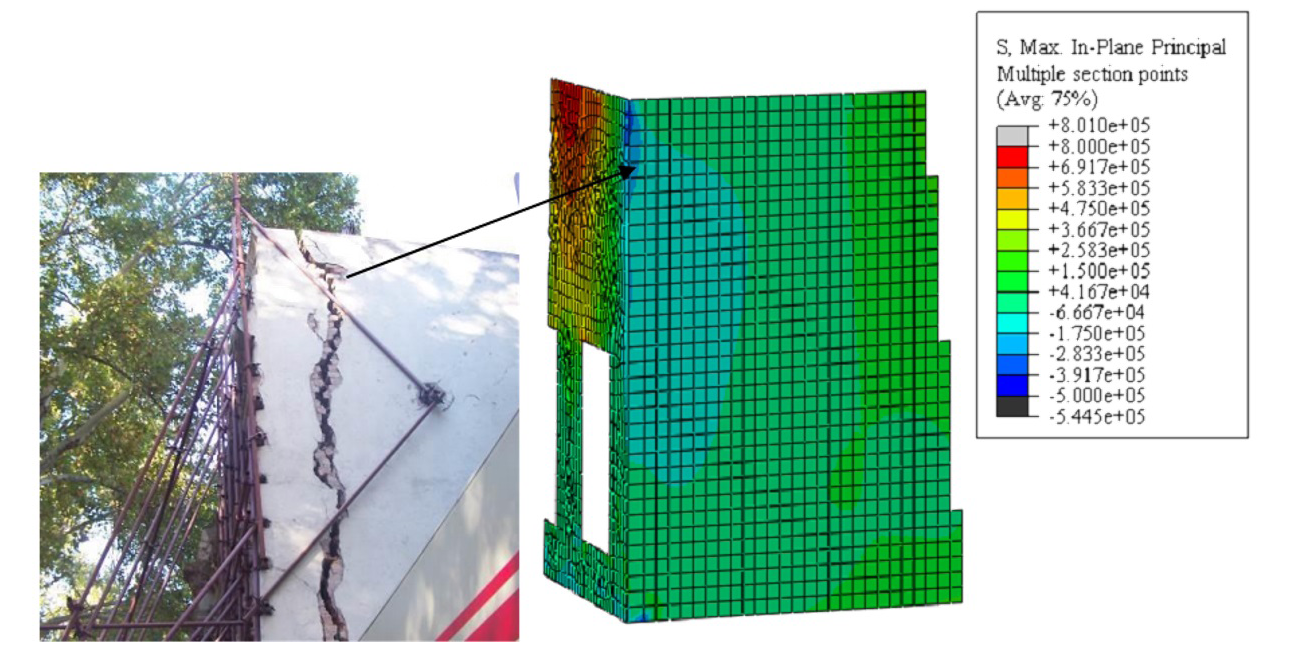

Figura 7: Comparación del estado de tensión del modelo y estado de daño al edificio (Maldonado et al., 2015)

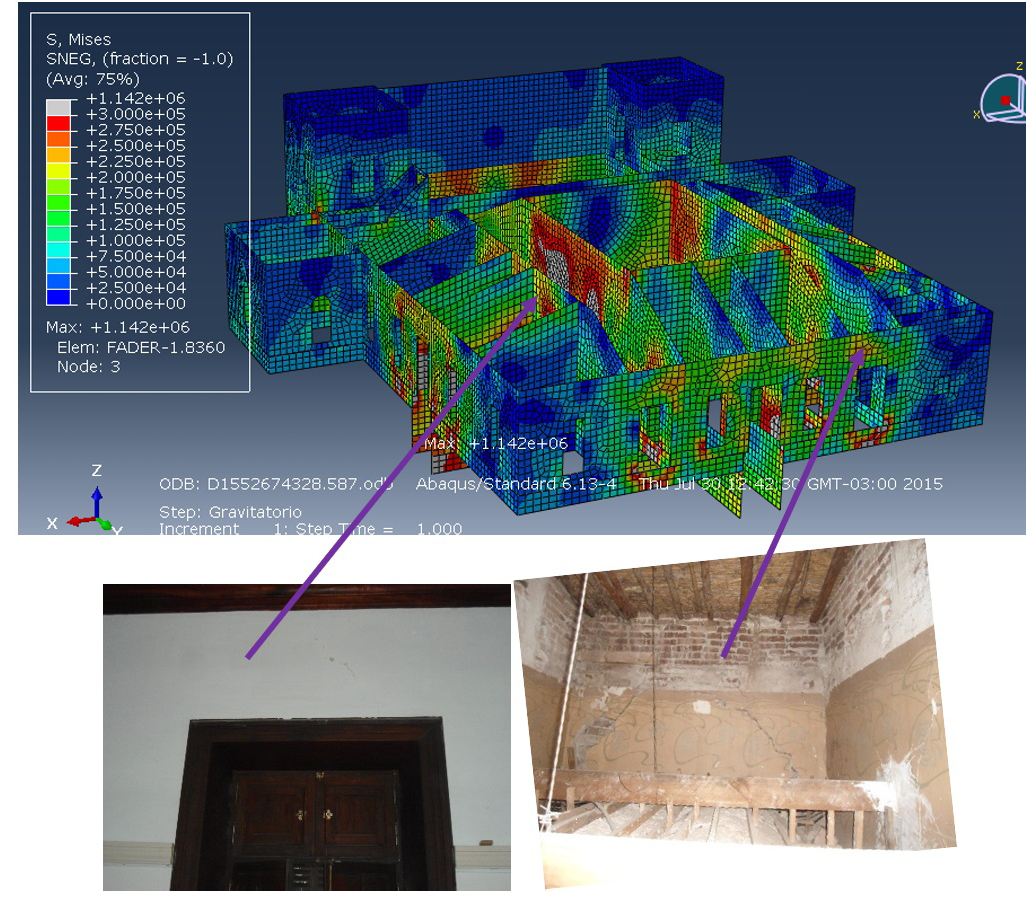

Figura 8: Comparación entre el modelado del estado de tensión y el estado de daño del edificio (Maldonado et al., 2015)

Figura 9: Simulación de daños en la fachada debido a una cimentación ineficiente (Maldonado et al., 2015)

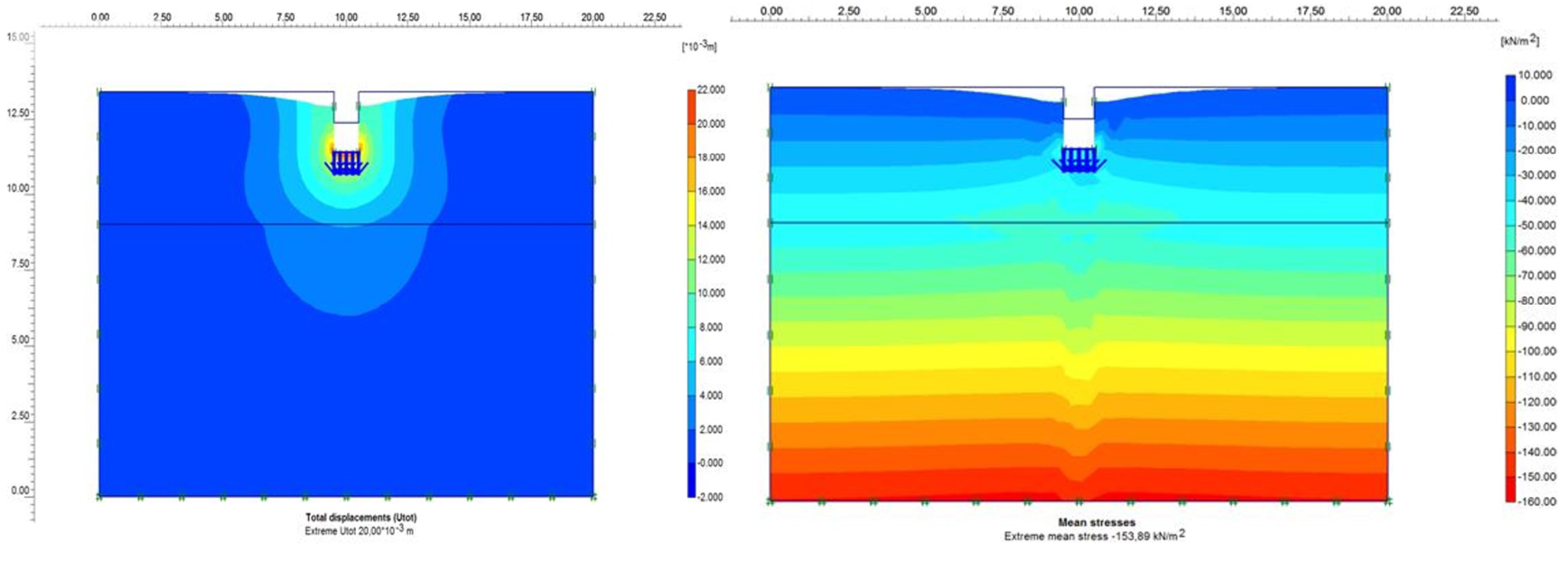

Figura 10: Estado de deformación bajo cimiento de mampostería (izq.) y estado tensional (der.) en edificio educacional (Maldonado et al., 2011)

Figura 11: Daños debidos a asentamientos diferenciales de distintos sectores (Maldonado et al., 2015)

Reparación, rehabilitación y refuerzo de la mampostería histórica

Un gran número de estructuras históricas no cumplen con el nivel de seguridad exigido por la reglamentación vigente. Además por el paso del tiempo desde su construcción, el grado de seguridad ha disminuido debido al uso y a las condiciones ambientales. Para elevar en estos edificios históricos el grado de seguridad, es necesario adaptar su estructura, sin perder el valor histórico por la intervención, y esto exige nuevos enfoques.

La rehabilitación estructural de los edificios históricos podría hacerse ocultando esos nuevos elementos estructurales o exponiéndolos, esta decisión debe ser analizada y consensuada por los profesionales de la preservación participantes del proyecto. En una zona de elevado riesgo sísmico es difícil seguir estrictamente los principios de las diferentes cartas de restauración (Venecia, Atenas, etc.) y la tarea es un desafío de la ingeniería estructural (Maldonado et al., 2015).

"Reparación" hace referencia a una intervención posterior al evento sísmico que ocasionó el daño. Esta reparación no aumenta la resistencia sísmica de una estructura más allá de su estado anterior al terremoto. Por otro lado, los términos "refuerzo", "refuerzo sismorresistente" o "actualización sísmica" comprende intervenciones técnicas en el sistema estructural de un edificio con el fin de mejorar su capacidad sísmica mediante el aumento de la resistencia y la ductilidad. Según la terminología propuesta, el refuerzo de un edificio antes de un terremoto se llama "rehabilitación", mientras que el fortalecimiento posterior al evento se llama "retrofit o puesta en valor"(Tomaževič, 2006).

Las técnicas de refuerzo dependen de la respuesta del edificio al terremoto. Las intervenciones pueden ser:

• Mejorar la respuesta global del edificio (en caso de comportamiento de tipo caja de construcción y una respuesta en el plano principal, Figura 12)
• Mecanismos locales (en caso de una respuesta fuera del plano principal, Figura 13 izq.)
• Sobre estructuras de bloques (donde deben prevenirse los mecanismos cinemáticos; obeliscos, torres y también arcos y bóvedas, Figura 13 der.)

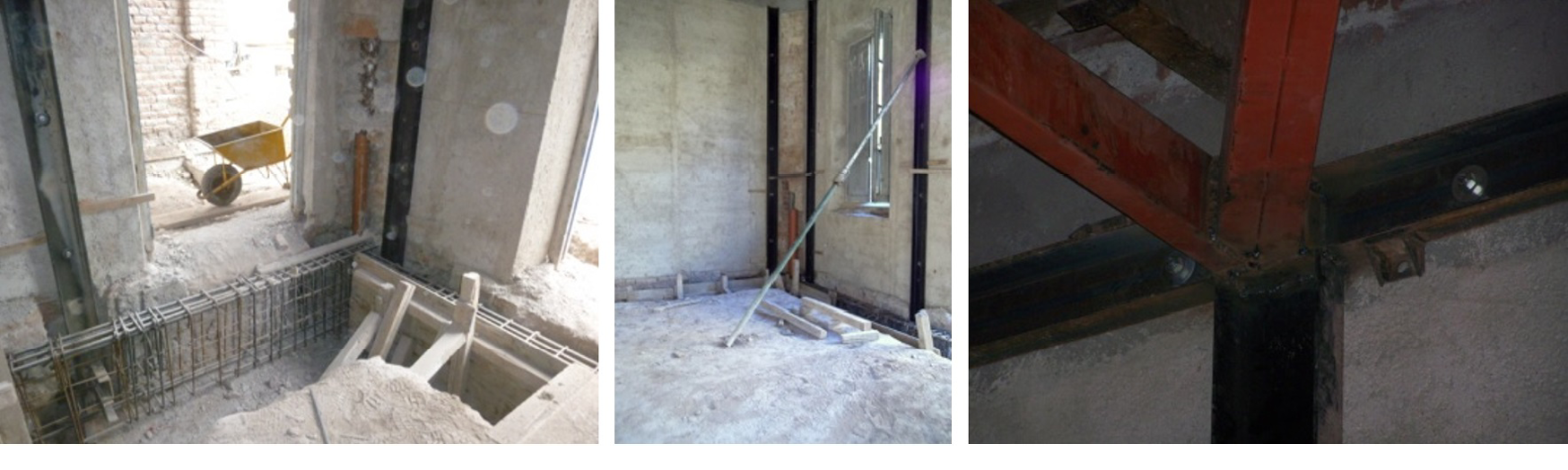

Figura 12: Refuerzo de cimientos y estructuras metálicas reversibles en columnas y vigas, Escuela Mitre, 2012

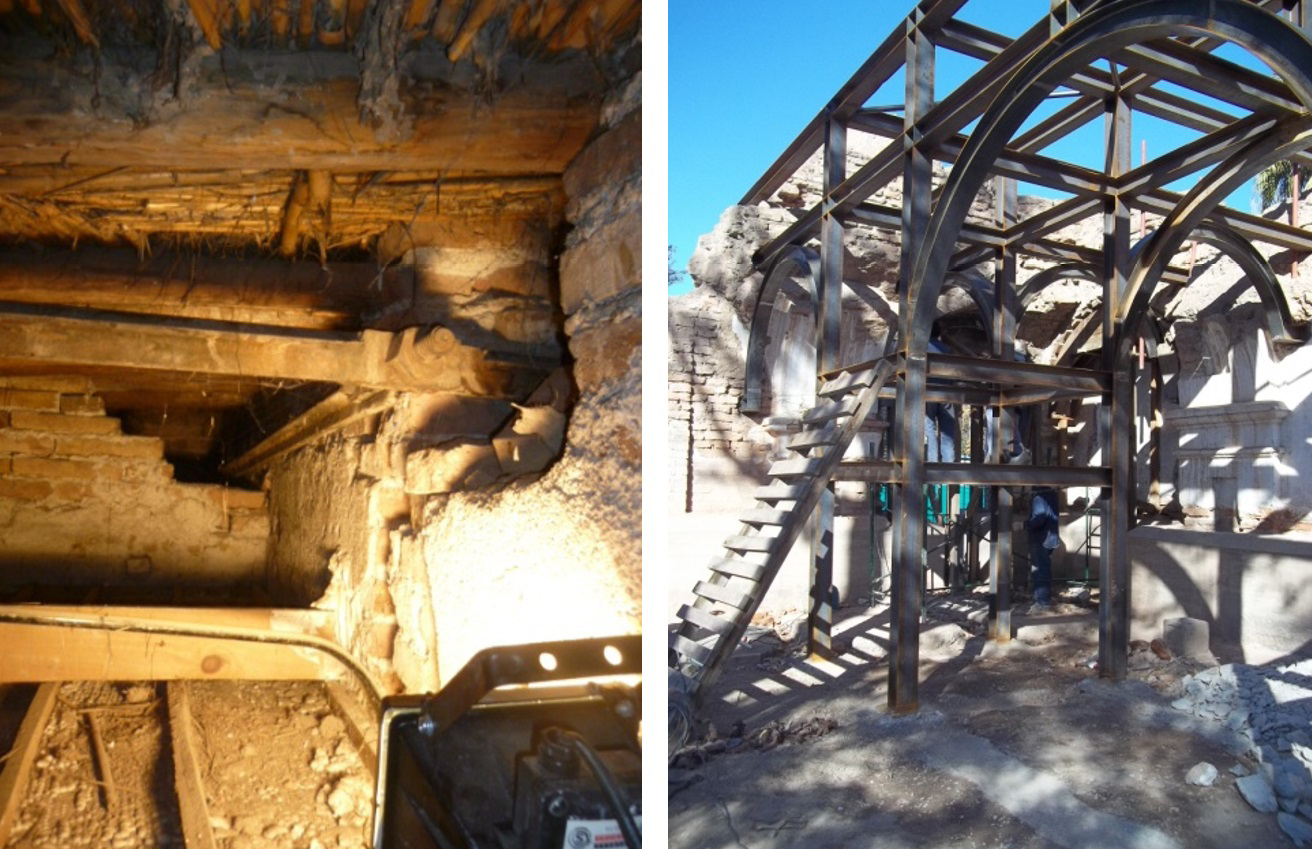

Figura 13: Tensores bidireccionales para el refuerzo de paredes de mampostería histórica, Casa de Fader, 2013 (izq). Estructura de apoyo de bloques de mampostería, Ruinas de San Francisco, 2011(der).

En el proyecto PERPETUATE, Gostič et al., (2012) han evaluado tanto las técnicas de intervención tradicionales como las innovadoras. La elección de la técnica de rehabilitación depende del estado de la mampostería, la disponibilidad de mano de obra local y los requisitos de seguridad (ICOMOS, 2003).

La eficacia de una rehabilitación puede evaluarse mediante técnicas de identificación de sistemas, midiendo las propiedades dinámicas de la estructura antes, durante y después del refuerzo estructural. Las vibraciones de baja amplitud provienen de diferentes fuentes, entre ellas, el tráfico vehicular, los micro-tremores, el viento, etc. En el caso de la mampostería el parámetro utilizado para medir la eficiencia de la rehabilitación estructural es el período de las paredes medidas en la parte superior de las mismas (Domizio et al., 2015).

Casos de estudio

La Tabla 1 presenta las características catastrales de los edificios históricos de mampostería estudiados en Mendoza, Argentina de 1999 a 2020 (CeReDeTeC, 1996, 2000, 2006, 2013, 2014).

La Tabla 2 muestra los datos obtenidos en la evaluación del estado de los edificios históricos de mampostería antes de la puesta en valor.

La Tabla 3 presenta los criterios del modelado del suelo y de la mampostería para los diferentes edificios estudiados.

Evaluado	Ruinas de San Francisco. Capital	Escuela Mitre. Capital	Edificio de Turismo. Capital	Chalet Giol. Maipú	Casa de Fader. Luján de Cuyo
Fecha de construcción	Siglo XVIII	finales del siglo XIX -1906	1910	1910	Casa 1892 1905-6 Pinturas
Fecha de estudio	1996	2000 y 2010	2006 y 2020	2012-13 y 2020	2013-14
Responsable patrimonial	DNA** Municipalidad de Mendoza	DP-GM*	DP-GM*	DNA** Municipalidad de Maipú	DP-GM* DNA**
Uso previsto	Museo al aire libre	Museo educativo	Centro de información turística	Museo de la vendimia	Museo de Bellas Artes
Antecedentes arqueológicos e históricos	Estudios históricos y arqueológicos	Pocos estudios históricos y arqueológicos	Pocos estudios históricos y arqueológicos	Estudios históricos. Sin estudios arqueológicos	Pocos estudios históricos. Sin estudios arqueológicos

Referencias: *DP-GM: Dirección de Patrimonio Gobierno de Mendoza **DNA: Dirección Nacional de Arquitectura

Tabla 1: Datos identificatorios de los edificios estudiados

Evaluado	Ruinas de San Francisco. Capital	Escuela Mitre Capital	Edificio de Turismo. Capital	Chalet Giol. Maipú	Casa de Fader. Luján de Cuyo
Contribuciones válidas de diferentes épocas	1941: Puesta en valor del Parque de Ruinas. Mantenimiento y exploración arqueológica	Mantenimiento. 1955: cambio de pisos flotantes 1964: Bases de refuerzo	Ex Jockey Club Mendoza. Uso oficial como oficinas con diferentes usos.	Diferentes usos a lo largo del tiempo (depósito bancario, archivo, vivienda).	Casa de verano. 1949: Puesta en valor como museo. Actualizaciones posteriores de valor estético.
Característicasde la mampostería ladrillos sólidos cerámicos (LSC)	LSC hechos a mano con diferentes tipos de unión. Espesores variables	LSC hecho a mano 0,55 m (cabeza y soga). Buena técnica constructiva	LSC hecho a mano 0,55 m (cabeza y soga). Losa de mampostería y vigas metálicas Buena técnica constructiva	LSC hecho a mano 0,30m (cabeza) con perfiles metálicos en las paredes	LSC hecho a mano 0,55 m (cabeza y soga). Losa de mampostería y vigas metálicas Buena técnica constructiva
Principales problemas detectados, daños y durabilidad	1861: Destrucción por terremoto Deterioro por intemperie (capilaridad). Agrietamiento en áreas críticas. Imposición de vegetación.	1985: terremoto fisuró tímpanos. 2006: terremoto separó la fachada. Falta de encadenados. Asentamiento en arcos. Problemas en el drenaje de agua y alcantarillado. Eflorescencia y sales solubles.	Corrosión de cables y perfiles Expansión de morteros. Problemas en el drenaje de agua y alcantarillado. Eflorescencia y sales solubles	Corrosión de cables y perfiles Expansión de morteros. Problemas en el drenaje de agua y alcantarillado. Eflorescencia y sales solubles	Agrietamiento de mampostería, mezclas de materiales, falta de capacidad portante del suelo. Aportes de humedad de jardines y agua de lluvias. Eflorescencia y sales solubles
Riesgo sísmico regional	Alto (suelo aluvial)	Alto (suelo aluvial)	Alto (suelo aluvial)	Alto (suelo aluvial)	Alto (suelo aluvial)
Causas de daños estructurales	Terremoto de Mendoza de 1861 y posteriores	Terremoto de Mendoza de 1985	Falta de mantenimiento	Falta de mantenimiento	Varios temblores. Intervenciones. Falta de mantenimiento.

Tabla 2: Características de intervenciones anteriores y mampostería, patologías existentes y riesgo sísmico

Evaluado	Ruinas de San Francisco. Capital	Escuela Mitre. Capital	Edificio de Turismo. Capital	Chalet Giol. Maipú	Casa de Fader. Luján de Cuyo
Modelado del suelo	Triángulo 15 nodos Mohr-Coulomb. Plaxis Bv	Triángulo 15 nodos Mohr-Coulomb. Plaxis Bv	Teoría elástica	Teoría elástica	Teoría elástica Interacción con Abaqus
Modelado de la estructura	Elástico Teoría de Midlin Plaxis Bv	8 nodos Isoparamétricos no lineales Abaqus Cubierta: SAP2000 lineal	Incorporación de pórticos de hormigón armado. Retrofit de la mampostería	Placas lineales de mampostería Cubierta: SAP2000 lineal	Modelo no lineal Drucker Prager mampostería Abaqus Cubierta: SAP2000 lineal
Seguridad estimada	Soporta terremoto IV MM	> 80% de la original	> 80% de la original	> 80% de la original	> 80% de la original
Tipo de intervención propuesta	Reversible (apuntalamiento temporal) hasta el proyecto de consolidación final	Reversible (refuerzo metálico exterior encadenado) Irreversible en fundaciones	Irreversible (eliminación de perfiles corroídos) Verificación de fundación según proyecto	Irreversible (eliminación de perfiles corroídos) Sin intervención en fundación.	Reversible (refuerzo metálico exterior encadenado). Irreversible en fundaciones.
Estado actual	Ejecutado	Ejecutado	Propuesto	Propuesto	Ejecutado

Tabla 3: Modelización y tipo de intervención

Conclusiones

El estudio de rehabilitación de mampostería involucra un equipo de especialistas de historiadores, arquitectos, ingenieros estructurales, geotécnicos, técnicos, químicos, etc. Es decir, no puede considerarse sólo como un problema estructural.

La sismicidad del lugar y el abandono de los edificios antiguos han provocado el derrumbe de la mayoría de los edificios antiguos, lo que ha llevado a la pérdida de valores culturales que han sido parte de la historia local. Por lo tanto, la rehabilitación de edificios antiguos debe considerarse una política de estado, con el fin de preservar los pocos edificios que quedan.

Se destaca que en la región con terremotos de fallamiento de origen cercano los edificios históricos que han permanecido en pie se componen de ladrillos sólidos cerámicos, sólo muy pocos de adobe y piedra han logrado sobrevivir debido a la alta demanda de ductilidad de los terremotos.

El modelado por MEF aplicando modelos constitutivos no lineales, proporciona una herramienta eficaz para la simulación y verificación de edificios históricos de mampostería, por lo que es necesario investigar la formulación de modelos constituyentes eficientes para la mampostería de mayor espesor.

El monitoreo a través de la medición de vibraciones ambientales ha sido una herramienta útil para evaluar el nivel de recuperación de la construcción, permitiendo en el futuro evaluar el estado de conservación de la misma.

Referencias

CeReDeTeC. (1996). Informe técnico de las Ruinas de San Francisco. Ciudad. Mendoza. Mendoza: UTN,1-29.

CeReDeTeC. (2000). Informe técnico 2-2000. Ex Escuela Mitre. Ciudad. Mendoza. Mendoza: UTN,1-88.

CeReDeTeC. (2006). Informe técnico 4-2006. Edificio Sede de la Subsecretaría de Turismo, Ciudad, Mendoza. Mendoza: UTN,1-24.

CeReDeTeC. (2013). Informe técnico 2-2013. Chalet Juan Giol, Maipú. Mendoza. Mendoza: UTN, 1-43.

CeReDeTeC. (2014). Informe técnico 1-2014. Museo Emiliano Guiñazú, Casa de Fader, Luján de Cuyo, Mendoza. Mendoza: UTN, 1-111.

Domizio. C., Calderón, F., Maldonado, N. (2015). Riesgos al sur. Diversidad de riesgos de desastres en Argentina. Buenos Aires: Imago Mundi, 177-196.

Domizio, M., Maldonado, N., Arena, A., Fernández Luco, L. (2019). ”Importance of environmental monitoring, after the rehabilitation of heritage masonry buildings in seismic zone: case study”. Structural Analysis of Historical Constructions. An Interdisciplinary Approach RILEM Bookseries 18, 1, 2395–2403.

Furukawa, A., Kiyono, J., Parajuli, R., Parajuli, H., Toki, K. (2017). “Evaluation of Damage to a Historic Masonry Building in Nepal through Comparison of Dynamic Characteristics before and after the 2015 Gorkha Earthquake”. Frontiers in Built Environment, 3, 62.

Girini, L. (2004). “Arquitectura, Industria y Progreso. Las bodegas vitivinícolas de Mendoza en el Centenario”, Tesis (Dr. en Arquitectura), Universidad de Mendoza, Argentina.

González del Solar, G., Orrego, J. (2013). “Estudio del comportamiento de muros de mampostería simple de gran espesor solicitados biaxialmente”, Tesis de Grado, Universidad Tecnológica Nacional, Mendoza.

González del Solar, G., Martín, P., Calderón, F., Maldonado, N., Maldonado, I. (2014). “Importancia de la modelación numérica en la puesta en valor de estructuras patrimoniales de mampostería en zona sísmica”. Revista ALCONPAT , 3, 215-231.

Gostič´, S., Uranjek, M., Simonič, M., Štampfl, A. (2012). “DELIVERABLE D34 Results of experimental tests on strengthening techniques and guidelines for the design.” PERformance-based aPproach to Earthquake proTection of cUlturAl heriTage in European and mediterranean countries. Disponible en < http://www.PERPETUATE.eu/d34/>.

Hibbitt, H., Karlsson, B., Sorensen, P. (2011). Abaqus Theory Manual. Version 5.8. Estados Unidos: Dassault Systèmes Simulia Corp.

ICOMOS Charter 2003. (2003) “Principles for the analysis, conservation and structural restoration of architectural heritage”. International Council on monuments and sites. Disponible en: <https://www.icomos.org/victoriafalls2003/iscarsah_guidelines.doc>

Klingner, R. (2010). Masonry Structural Design. New York: McGraw-Hill, 133-179.

Lanning, F., Haro, A., Liu, M., Monzón, A., Monzón-Despang, H., Schultz, A., Tola, A. (2016). EERI Earthquake Reconnaissance Team Report: M7.8 Muisne, Ecuador Earthquake on April 16. California: EERI. 1-92. Disponible en: <http://www.eeri.org>

Lourenço, P. (1996). “Computational Strategies for Masonry Structures”, Thesis (Ph. D), Delft University of Technology, The Netherlands.

Maldonado, N., Martín, P., Maldonado, I. (2011). “Seismic Mitigation of a Historic Masonry Building”. The Open Construction and Building Technology Journal. 5, I-M3, 61-70.

Maldonado, N., Martín, P., Maldonado, I., Calderón, F., González del Solar, G., Domizio, M. (2015). “Estudios para la puesta en valor de edificio patrimonial con pinturas murales en zona sísmica: un caso de estudio”. Memorias XIII Congresso Latino-Americano de Patologia da Construção CONPAT 2015, Lisboa, Portugal, 8 al 10 de Setiembre, 3.4., 7205.

Maldonado, N., Martín, P., Maldonado, I., Domizio, M., González del Solar, G., Calderón, F. (2017). “Behaviour and Durability of Ceramic Heritage Masonry in Near Source Fault Zone”. Proceedings 16th World Conference on Earthquake, 16WCEE, Santiago de Chile, 9 al 13 Enero, 1, 3371 .

Maldonado, N., y Michelini, R. (1999). “Técnicas aplicadas para la restauración de construcciones antiguas de mampostería en zona de elevado riesgo sísmico”, Memorias V Congreso Iberoamericano de Patología de las Construcciones y VII Congreso de Control de Calidad CONPAT99, Montevideo, Uruguay, 18 al 21 de Octubre, 1581-1586

The Institution of Structural Engineers (ISE). (2010). Appraisal of existing structures. London: ISE, 44-45.

Tomaževič, M. (2006). Earthquake-Resistant Design of Masonry Buildings. London: Imperial College Press, 203-252.

Válek, J., Hughes, J., Groot, C. (2012). Historic Mortars. Characterisation, Assessment and Repair. RILEM: Springer, 1-444.
