Efecto de la Incorporación de Pequeñas Dosis de Emulsión Asfáltica en el Comportamiento de Estabilizaciones de Suelo con Cemento Portland

Effect of the incorporation of small doses of emulsified asphalt in the performance of portland cement soil stabilizations

Presentación: 10/10/2019

Aprobación: 12/08/2020

Carlos Defagot

Centro de Investigación y Desarrollo para la Construcción y la Vivienda CECOVI – Facultad Regional Santa Fe, Universidad Tecnológica Nacional - Argentina

cdefagot@frsf.utn.edu.ar

Néstor Ulibarrie

Centro de Investigación y Desarrollo para la Construcción y la Vivienda CECOVI – Facultad Regional Santa Fe, Universidad Tecnológica Nacional - Argentina

nulibarr@frsf.utn.edu.ar

Pablo Hillar

Centro de Investigación y Desarrollo para la Construcción y la Vivienda CECOVI – Facultad Regional Santa Fe, Universidad Tecnológica Nacional - Argentina

ingphillar@gmail.com

RESUMEN

La estabilización de suelos con cemento es uno de los procesos más eficientes para conformar capas portantes para estructuras de pavimento aunque simultáneamente posee una consabida debilidad en términos de su tendencia a la fisuración debido a los procesos de retracción. En el presente trabajo se incursiona en el uso de pequeñas dosis de emulsión asfáltica como complemento del cemento en la estabilización de mezclas de suelo-arena. El objetivo es el de evaluar un potencial efecto de mejora tanto en términos portantes, especialmente ante los efectos del agua, como en términos de retracción. A tal fin se estudia la respuesta portante del material, a partir de ensayos de resistencia a la compresión simple y tracción indirecta, así como la respuesta en términos de durabilidad por humedecimiento y secado, y en términos de retracción para lo cual se desarrolla un procedimiento de ensayo especifico.

Palabras Clave: Cemento, Emulsión, Compresión, Inmersión, Retracción

ABSTRACT

Portland cement soil stabilizations are one of the most efficient and cost-effective ways to perform pavement structural layers, mainly when they are subjected to water aggressive environments. At the same time, and as any compromise solution, the weakness of the use of cement as a stabilizing agent resides in the shrinkage that implies an inevitable cracking of the resulting mixtures. The present work is about to analize the potential effect of the using of small doses of emulsified asphalt as a complement in the cement stabilization of sand-soil mixtures with the purpose of evaluate possible improvements in the strength behavior, even after water inmersion, and on the shrinkage level. To that end it is studied the bearing behavior of the mixtures from several tests as Unconfined compressive strength and indirect tensile strength, as the performance in terms of durability by wet-dry test and shrinkage behavior for wich is developed an specific test procedure.

Keywords: Cement, Emulsion, Compressive, Inmersion, Shrinkage

1. INTRODUCCIÓN

En determinados ámbitos geográficos y climáticos el uso del cemento como agente estabilizador de suelos conforma una de las maneras más eficientes y económicas de alcanzar resultados razonablemente satisfactorios. En la zona litoral, y más específicamente en la provincia de Santa Fe, donde el uso de agregados pétreos implica elevados costos de transporte y donde la agresividad climática en términos de precipitaciones, sumado a potenciales déficits de escurrimiento y altas probabilidades de anegamientos y por supuesto a la presencia de suelos de mediocre a mala calidad para el uso vial, el uso del cemento como agente estabilizador de materiales autóctonos implica soluciones eficientes a costos razonables en términos de incremento de capacidad portante y reducción de la permeabilidad.

Simultáneamente, y como toda solución de compromiso, el flanco débil del cemento como agente estabilizador es el efecto de retracción consecuente de los procesos de hidratación y fraguado que se traducen en una inevitable fisuración de las mezclas resultantes. Esta última condición implica la necesidad de acudir a un control estricto de las resistencias que puedan alcanzarse en estas mezclas a fin de disponer de una razonable probabilidad de que el material resultante no tenderá hacia un comportamiento “tipo losa”, entendiéndose por ello a un patrón de fisuración transversal sistemático que transforme a la capa en un conjunto de paños sucesivos, sino mas bien hacia un proceso de microfisuración, con el fin de evitar los fenómenos de reflexión de fisuras.

La posibilidad del uso de materiales bituminosos en conjunción con el cemento, ha tenido cierto abordaje principalmente en el ámbito de los reciclados, con los llamados reciclados mixtos (Bardesi Orue-Echeverria, 1998), en los que la relación porcentual en peso entre ambos ligantes oscila proporciones de entre el 40 y 60% entre uno y otro. Otra variante de uso de esta combinación es la de la incorporación de pequeñas cantidades de cemento portland (inferiores al 1%) sobre reciclados con emulsión asfáltica a fin de reducir la susceptibilidad de los mismos ante los efectos del agua sin sacrificar sus propiedades de flexibilidad (Potti, Martínez, & Mancebo, 2002). A diferencia de los casos mencionados, en el presente estudio lo que se pretende es la incorporación de proporciones reducidas de emulsión asfáltica a mezclas cementadas, atendiendo a cuestiones de relación beneficio-costo, a fin de evaluar si dicha incorporación habría de implicar una reducción del efecto retractivo, con un incremento de la capacidad portante o al menos sin una pérdida de la misma, en especial bajo condiciones agresivas del agua.

2. MATERIALES

El presente trabajo ha sido desarrollado con una mezcla de suelo, arena silícea redondeada de Rio Paraná, y Cemento Portland Normal. Se ha seleccionado como referencia este tipo de material por tratarse de una mezcla típica dentro de las posibles soluciones aplicables en el ámbito vial dentro de la región Litoral, más específicamente en la Provincia de Santa Fé.

2.1. Materiales

A los fines de la definición de la mezcla de referencia y de la posterior incorporación de emulsión asfáltica, se utilizaron los siguientes materiales:

• Suelo Seleccionado con las características indicadas en la Tabla 1.

Tabla 1. Características físicas del Suelo Seleccionado

• Arena silícea de Rio Paraná con las características indicadas en la Tabla 2.

Tabla 2. Características físicas de la Arena

(LL es Límite Liquido – LP es Límite Plástico – IP es Indice Plástico – IG es Indice de Grupo)

• Cemento Portland Normal CPN40
• Emulsión asfáltica catiónica de corte superestable según Norma IRAM 6691

2.2. Mezcla de Suelo Arena Cemento

La mezcla de áridos ha sido definida como una constante tomando como referencia los dosajes típicos de las mezclas de Suelo Arena Cemento que responden por lo general a un 70% de arena y un 30% de suelo en peso seco. El resultado obtenido es suelo tipo A2-4 según la identificación HRB.

Para la determinación de las cantidades de cemento, se han definido las siguientes pautas:

• Que la densidad de la mezcla estabilizada será del 100% del Proctor Standard o T99
• Que el orden de magnitud de la resistencia a la compresión simple a los 7 días sea aquel que implique una elevada probabilidad de que el material resultante no tenga comportamientos tipo losa. Para ello se toma como referencia un valor portante inferior a25 kg/cm2 a los 7 días.

A partir de pruebas realizadas, se definió como proporción adecuada de cemento portland a un 6% en peso, la cual se tradujo en valores de la resistencia a la compresión simple del orden de los 20 kg/cm2 a los 7 días.

3. METODOLOGIA

Las etapas seguidas fueron las siguientes:

• Definición de la proporción de cemento.
• Definición de los porcentajes de emulsión asfáltica
• Ensayos portantes. Resistencia a la compresión simple y Tracción indirecta
• Ensayo de durabilidad. Humedecimiento y secado
• Ensayo de retracción.

A fines de llevar adelante los procedimientos de laboratorio tendientes a la caracterización del material en estudio mediante los ensayos de resistencia a la compresión simple, tracción indirecta, durabilidad y retracción, en primer término se definieron las proporciones de emulsión asfáltica a incorporar a la mezcla de suelo arena con 6% de cemento en peso. En tal sentido se establecieron porcentajes de un 1,5% y un 2,5% de emsulsión asfáltica en peso, con la finalidad de evaluar potenciales modificaciones en el comportamiento del material, con un costo relativamente bajo. De esta manera los ensayos de performance se realizaron para las dosificaciones combinadas que se muestran en la Tabla 3.

Tabla 3. Dosificaciones de Emulsión Asfáltica utilizadas

Respecto a las condiciones de ensayo referentes a la resistencia a la compresión simple, tracción indirecta y durabilidad, se tuvo especial precaución en que las mismas permitiesen valorar de manera adecuada el efecto resistente de la emulsión asfáltica. Para ello, después de analizar diversas alternativas, se consideró como la más razonable, aquella en que la mezcla de suelo arena y cemento con incorporación de emulsión asfáltica alcanzase una humedad residual del orden del 60% de la humedad de moldeo. Esta última condición es la que usualmente se considera al momento de evaluar estabilizaciones de suelos con emulsión asfáltica a fin de que las mismas arriben a una condición de equilibrio en términos de humedad residual (Petroni, Poncino, & Cassan, 1990). Para alcanzar esta condición todas las probetas moldeadas fueron sometidas a 7 días de curado, y luego a reposo a temperatura ambiente hasta alcanzar la humedad de referencia. Este tiempo adicional fue de 10 días para todos los casos. De esta manera la edad de todas las probetas ensayadas (con y sin emulsión asfáltica) fue de 17días. La condición referida no fue aplicada al caso de los ensayos de retracción, pues el objetivo en ese caso fue evaluar la respuesta de las mezclas en las edades más tempranas del proceso.

3.1. Efecto agresivo del agua

Se consideró para los casos de respuesta portante, el análisis de alternativas sometidas a efectos agresivos del agua. Para evaluar esta condición las probetas correspondientes fueron sometidas a una inmersión en agua a temperatura ambiente durante 48 hs para su posterior rotura. De esta manera se dispusieron de valores portantes del material sin inmersión y con inmersión de 48 hs, a fin de cuantificar la condición de resistencia conservada. El concepto de resistencia conservada debe interpretarse como la relación porcentual entre la resistencia a la compresión simple después de la inmersión y la resistencia a la compresión simple sin inmersión.

3.2. Condiciones de moldeo

Las probetas utilizadas para los ensayos de rotura a la compresión simple, tracción indirecta y durabilidad por humedecimiento y secado se moldearon mediante ensayo proctor T99 molde chico, con una humedad del 12%, a partir de lo establecido en la Norma VN-E19-66 “Compactación de mezclas de suelo-cemento y suelo-cal”. Las probetas utilizadas para el ensayo de retracción fueron moldeadas siguiendo un procedimiento específico detallado en el apartado 3.6“Retracción”, bajo la premisa de conservar la misma energía de compactación que en los restantes casos.

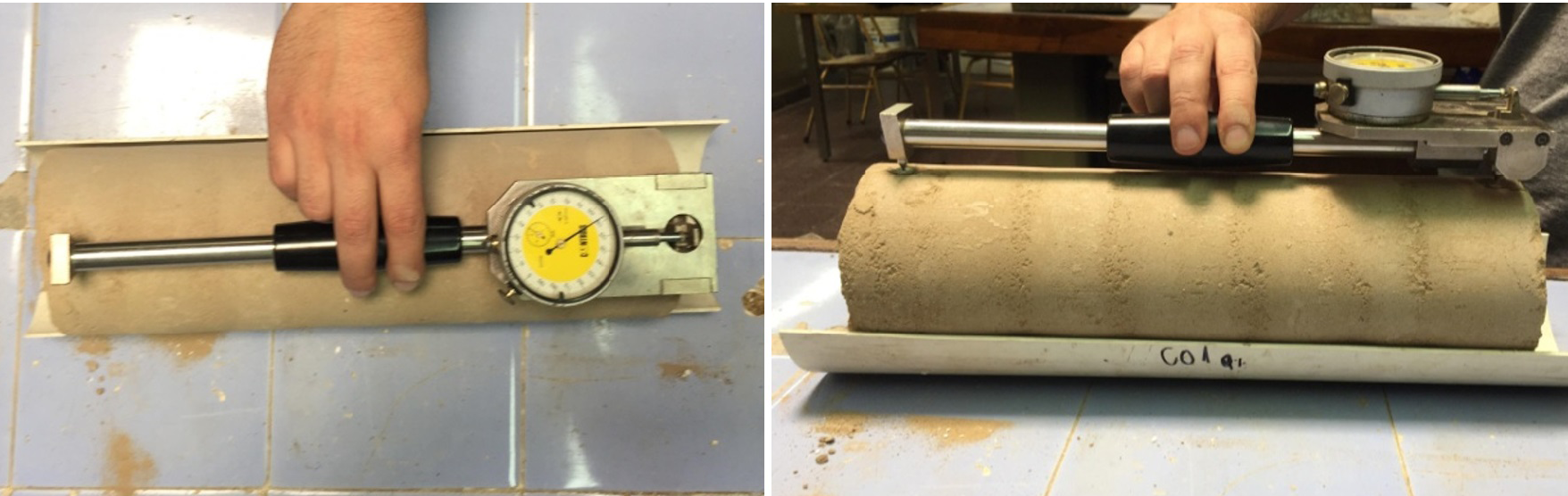

En lo que respecta al moldeo de las probetas para evaluar la retracción del material, ante la necesidad de disponer de una longitud de medición efectiva de 30 cm a fin de poder utilizar el comparador de longitud portátil y de apreciación milesimal disponible se decidió emplear un molde ad-hoc confeccionado de PVC de Ø110 mm (diámetro del molde Proctor chico), cortado en dos directrices opuestas (materializando dos medias cañas) para facilitar el desmolde (manteniendo al momento del moldeo, el molde cerrado con abrazaderas metálicas). De esta manera fue posible conformar probetas de un diámetro similar al de los moldes Proctor pero con una longitud de 30 cm. Se cuidó específicamente de mantener la energía de compactación asociada al Proctor Standard.

En lo referente a la incidencia de la temperatura, parámetro que importa por las características termodependientes de los asfaltos, se consideró neutralizado su efecto al momento de optar por moldear la totalidad de las probetas en simultáneo,para cada tipo de ensayo de modo de mantener un historial térmico homogéneo. Adicionalmente se consideró razonable la evaluación de la respuesta de los materiales a la condición de “temperatura ambiente” como medida representativa de un potencial comportamiento real de los mismos.

3.3. Resistencia a la Compresión Simple

Se siguió el proceso establecido en la Norma VN-E33-67 “Ensayo de compresión de probetas compactadas desuelo-cal y suelo-cemento”, modificado según lo referido previamente en relación al periodo de reposo post-curado y a las condiciones adicionales de inmersión previstas a fin de evaluar la resistencia conservada. Los ensayos de resistencia a la compresión simple se realizaron con las probetas bajo una temperatura ambiente de 16ºC.

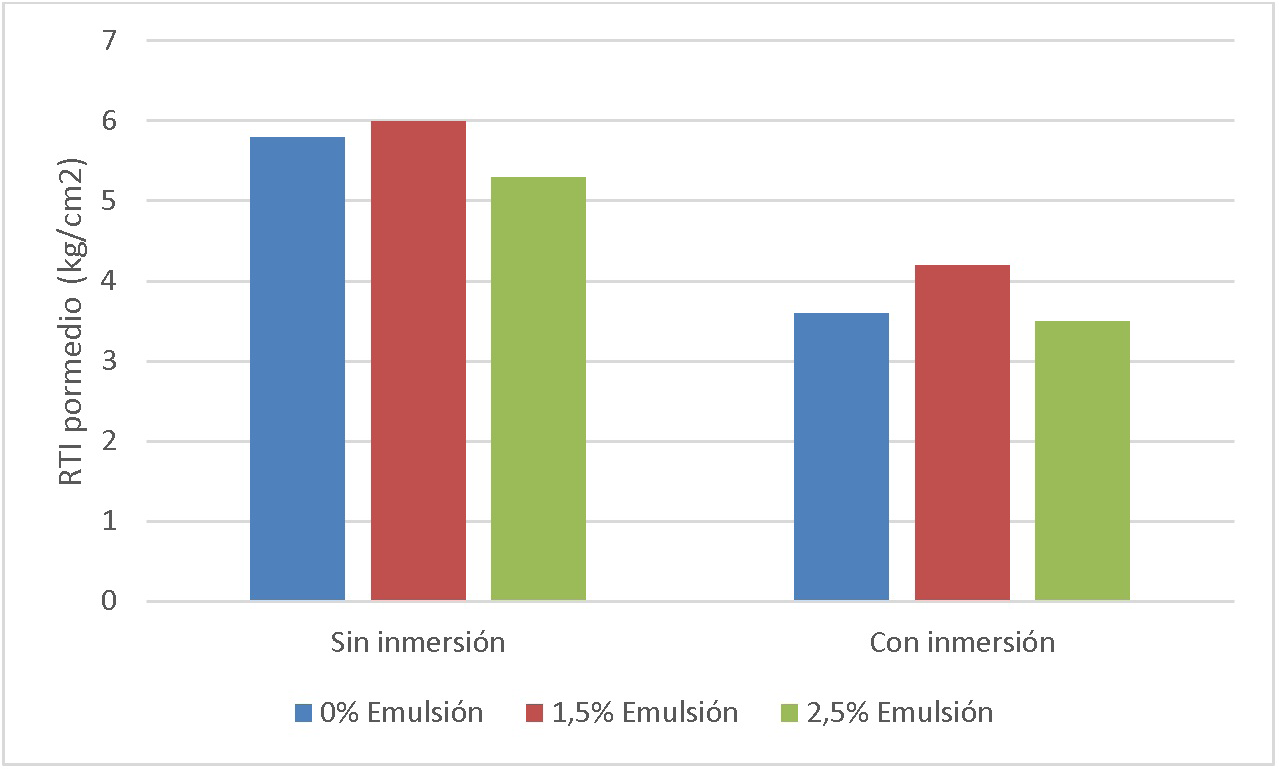

3.4. Resistencia a la Tracción Indirecta

En virtud de la falta de una normativa específica de referencia para la rotura de probetas de suelo cemento a la tracción indirecta por compresión diametral, se tomó como referencia la Norma IRAM 1658:1995 “Hormigón. Determinación de la resistencia a la tracción simple porcompresión diametral”. Partiendo de que las diferencias relevantes entre el ensayo de resistencia a la compresión simple de probetas de suelo cemento (Norma VN-E33-67) y el de probetas de Hormigón (Norma IRAM 1546:2013 “Hormigón de cemento portland. Método de ensayo a compresión”) están referidas a la esbeltez de las probetas, y que por otro lado dichas condiciones de esbeltez son similares, tanto para el ensayo de rotura a la compresión simple (Norma IRAM 1546:2013) como para el ensayo de tracción indirecta de probetas de hormigón(Norma IRAM 1658:1995), se ha considerado coherente mantener la esbeltez prevista en la Norma VN-E33-67, así como las condiciones de carga también previstas en la misma, al momento de evaluar la tracción indirecta en las probetas de suelo arena cemento.

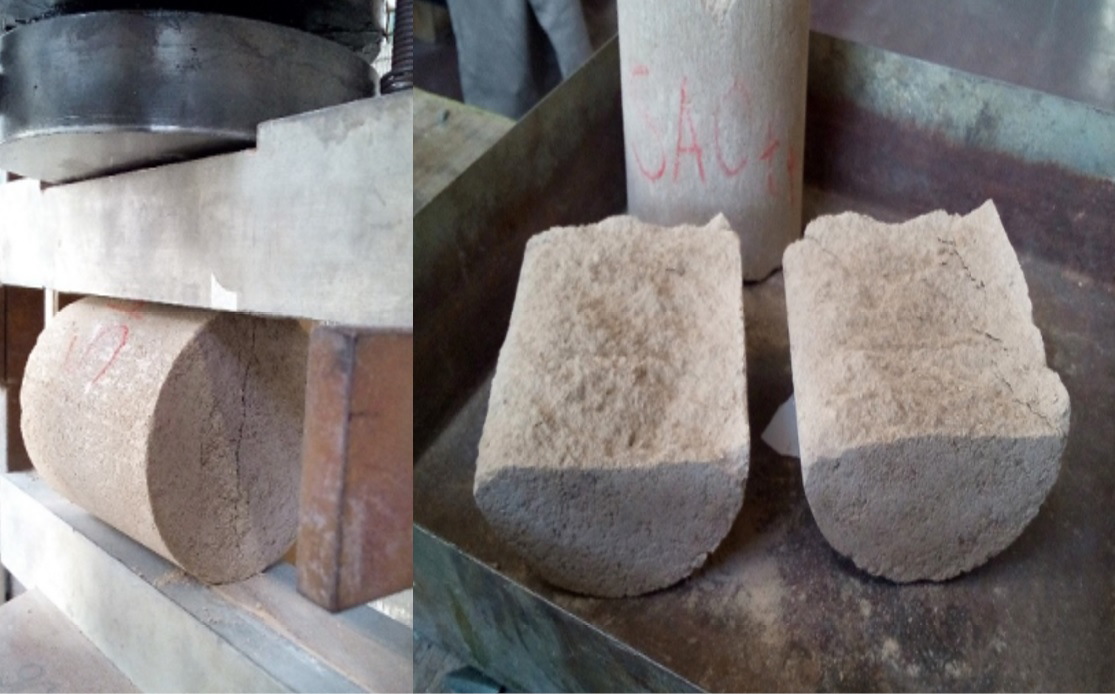

En la Figura 1 se muestran dos imágenes; en la de la izquierda la probeta está ubicada en el dispositivo de ensayo y en de la derecha, la probeta ya está ensayada.

Las condiciones referidas a los periodos de curado y reposo, así como de inmersión, son las mismas que las establecidas para el ensayo de resistencia a la compresión simple. Los ensayos de resistencia a la tracción indirecta se realizaron con las probetas bajo una temperatura ambiente de 17ºC.
