Utilización de Cáscara de Arroz como Fuente de Sílice para la Síntesis de Materiales Mesoporosos y su Aplicación en la Remoción de Diferentes Compuestos Orgánicos.

Use of rice husk as silica source for the synthesis of mesoporous materials and their application in the degradation of different organic compound.

Presentación: 30/07/2019

Aprobación: 12/02/2020

Tamara B. Benzaquén

Centro de Investigación y Tecnología Química (CITeQ - CONICET – UTN) (Universidad Tecnológica Nacional, Facultad Regional Córdoba) - Argentina

tbenzaquen@ frc.utn.edu.ar

Paola. M. Carraro

Centro de Investigación y Tecnología Química (CITeQ - CONICET – UTN) (Universidad Tecnológica Nacional, Facultad Regional Córdoba) - Argentina

pcarraro@frc.utn.edu.ar

Griselda. A. Eimer

Centro de Investigación y Tecnología Química (CITeQ - CONICET – UTN) (Universidad Tecnológica Nacional, Facultad Regional Córdoba) - Argentina

geimer@frc.utn.edu.ar

Resumen

En el presente trabajo se sintetizaron materiales mesoporosos del tipo MCM-41 utilizando cáscara de arroz como precursor de sílice. En una primera etapa, se evaluaron dos lavados previos de la cáscara de arroz, con agua y ácido nítrico, obteniéndose sílice de alta área superficial para el lavado con ácido. El material mesoporoso silíceo se sintetizó mediante el método de tratamiento hidrotérmico utilizando el silicato extraído de la cáscara como precursor de sílice y bromuro de cetiltrimetilamonio (CTAB) como plantilla. El soporte MCM-41 luego fue modificado con Fe por el método de impregnación húmeda para su utilización como catalizadores heterogéneos, en la degradación de diferentes compuestos orgánicos en medio acuoso, como herbicidas (atrazina), compuestos derivados de la industria del plástico (bisfenol A) y de la industria farmacéutica (paracetamol), aplicando la reacción foto-Fenton heterogénea (metal/H2O2/Radiación); y así alcanzar un sistema catalítico de mayor eficiencia.

Palabras claves: cáscara de arroz, MCM-41, PAO´s

Abstract

In the present work, MCM-41-type mesoporous materials were synthesized using rice husk as precursor of silica. In a first stage, two previous washes of the rice husk were evaluated with water and nitric acid, obtaining silica with a high surface area for washing with acid. The siliceous mesoporous material was synthesized by the hydrothermal treatment method using the silicate supernatant extracted from RHA as silica precursor and cetyltrimethylammonium bromide (CTAB) as template. The MCM-41 support was then modified with Fe by the wet impregnation method for its use as heterogeneous catalysts, in the degradation of different organic compounds in aqueous medium, as herbicides (atrazine), compounds derived from the plastic industry (bisphenol A) and the pharmaceutical industry (paracetamol), applying the photo-Fenton heterogeneous reaction (metal/H2O2/Radiation); and thus achieve a catalytic system of greater efficiency.

keywords: rice husk, MCM-41, AOPs

INTRODUCCIÓN

Actualmente, los problemas ambientales han promovido el diseño de nuevos materiales más eficientes y amigables con el medio ambiente para ser utilizados en diversas aplicaciones. Los materiales mesoporosos ordenados, como el soporte MCM-41, son de gran interés debido a su estructura bien ordenada, gran superficie específica y su capacidad para interactuar con átomos, iones y moléculas no sólo en la superficie sino también en el interior del material (Carraro et al. 2016, Feng et al. 2019). En particular, sus características específicas los hacen sumamente aptos para su uso en la degradación de contaminantes ya que pueden permitir una buena dispersión de la fase activa, así como un fácil acceso de moléculas voluminosas a los sitios activos en el interior de los poros (Benzaquén et al. 2017). Los principales precursores de sílice utilizados en la síntesis de estos materiales son los alcoxisilanos, como el tetrametoxisilano (TMOS) y tetraetoxisilano (TEOS). En la búsqueda de un precursor más seguro, menos costoso y más respetuoso con el medio ambiente, aparecen las sílices naturales, especialmente las que se encuentran en los residuos agrícolas, que pueden proporcionar una fuente alternativa para reemplazar los precursores comerciales de sílice. Entre ellos, la cáscara de arroz es uno de los desechos agrícolas más comunes con una producción global de 600 millones de toneladas por año de arroz, que genera más de 100 millones de toneladas de cáscaras (Álvarez et al. 2014). Los principales componentes de la cáscara de arroz son la celulosa (38 %), hemicelulosas (18 %), lignina (22 %) y SiO2. Este desecho contiene altas cantidades de dióxido de silicio que, a su vez, puede ser una fuente útil de silicio.

Por otro lado, en los últimos años, los Procesos Avanzados de Oxidación (PAO’s) han sido ampliamente utilizados para la destrucción y la mineralización de contaminantes orgánicos no biodegradables en las aguas residuales. Diferentes investigaciones revelan que las estructuras mesoporosas resultan interesantes para ser aplicadas para la degradación agroquímicos (Benzaquén et al. 2018).

Así, en este trabajo se sintetizaron materiales mesoporosos del tipo MCM-41 utilizando cáscara de arroz como precursor de sílice. En una primera etapa, se evaluaron dos lavados previos de la cáscara de arroz, con agua y ácido nítrico, obteniéndose sílice de alta área superficial para el lavado con ácido. El material mesoporoso silíceo se sintetizó mediante el método de tratamiento hidrotérmico utilizando el silicato extraído de la cáscara como precursor de sílice y bromuro de cetiltrimetilamonio (CTAB) como plantilla. El soporte MCM-41 luego fue modificado con Fe por el método de impregnación húmeda para su utilización como catalizadores heterogéneos, en la degradación de diferentes compuestos orgánicos atrazina (ATZ), paracetamol (PCT) y Bisfenol A (BPA) en medio acuoso, aplicando la reacción foto-Fenton heterogénea (metal/H2O2/Radiación); y así alcanzar un sistema catalítico de mayor eficiencia.

Materiales y métodos

Preparación de la sílice

La cáscara de arroz proporcionada por una empresa local fue lavada varias veces con agua destilada para remover la suciedad e impurezas adheridas. Luego se secó a 100 °C y se evaluaron dos métodos de lavados, con agua y ácido nítrico. Una parte fue tratada con una solución de HNO3 (65%, Cicarelli) 1 M a temperatura ambiente para remover impurezas metálicas. Posteriormente se lavó varias veces y filtró con agua destilada hasta pH 7, y se secó a 100 °C por 24 h. La cáscara obtenida fue calcinada a 800 °C por 6 h. El material obtenido en forma de agujas fue mortereado y usado para la extracción de la sílice. El polvo resultante fue mezclado bajo agitación con una solución de NaOH (Biopack) 1 M a 80 °C. Finalmente, se filtró para separar el sobrenadante. La sílice obtenida fue nombrada RHA-SiO2.

Síntesis de MCM-41-RHA

Los silicatos mesoporosos del tipo MCM-41 se sintetizaron por el método de tratamiento hidrotérmico utilizando el precursor de sílice obtenido anteriormente y bromuro de cetil trimetil amonio (CTAB, Merck) como agente moldeante. En primer lugar, el CTAB se agregó a la solución de NaOH a 40 °C. Luego, se adicionó la fuente de silicio, agitando vigorosamente por 7 h a temperatura ambiente y luego se llevó a estufa durante 24 h a 100°C. El sólido resultante se filtró, lavó con agua destilada hasta alcanzar pH 7 y secó a 60 °C en estufa durante 12 h. Finalmente, el agente plantilla se evacuó de las muestras mediante calentamiento bajo flujo de N2 hasta 500 °C durante 6 h y posterior calcinación a 500 °C durante 6 h bajo flujo de aire.

El soporte sintetizado MCM-RHA se modificó con 2,5, 5 y 10 %p/p de Fe por el método de impregnación húmeda, utilizando una solución de Fe(NO3)3•9H2O (Merck a.c.s.) con la concentración correspondiente a la carga de Fe deseada (%p/p). Posteriormente se removió el agua en un evaporador rotatorio y el sólido final se secó en estufa y calcinó durante 3 h a 350 °C. Los materiales resultantes se nombraron de la siguiente manera: Fe/MCM-RHA(x), donde x es la concentración inicial de la solución de impregnación en %p/p.

Caracterización de los catalizadores

Los patrones de difracción de rayos X (DRX) se recogieron en un difractómetro Philips PW 3830, con radiación Cu-Kα (λ=1,5418 Å). Las propiedades texturales se determinaron utilizando un equipo Micromeritics ASAP 2000. Los espectros Ultravioleta Visible con Reflectancia Difusa (UV-Vis RD) se recolectaron utilizando un espectrómetro Jasco V 650 equipado con esfera integradora. Las imágenes de microscopía electrónica de barrido (SEM) de los materiales se obtuvieron en un equipo FE-SEM igma-ZEISS.

Dispositivo experimental

El dispositivo experimental donde se evaluó la acción catalítica de los materiales fue un agitador mecánico múltiple compuesto por de 4 reactores de vidrio borosilicato (PARSEC, Aries VII). El mismo se encuentra equipado con 4 paletas recubiertas de teflón, movidas sincrónicamente por un motor de velocidad variable entre 50-250 rpm, permitiendo realizar 4 corridas en simultáneo. Los reactores batch, fueron irradiados desde el fondo por 4 lámparas tubulares UV-vis (Philips Actinic BL TL-K 40W/10-R. Las mismas se encuentran ubicadas paralelamente a una distancia de 5 cm de la base de cada reactor; y emiten de a pares en las aberturas circulares, en un espectro continuo entre entre 340 y 410 nm, con pico en 365 nm y tres bandas a 404, 408 y 438 nm. Esto fue verificado mediante mediciones realizadas con un equipo UV-AB Meter (Tenmars TM-213). En cada reactor se colocó una suspensión acuosa del contaminante; ATZ ((≥ 98 %, Sigma-Aldrich), BPA (99 %, Aldrich) y PCT (99 %, Aldrich) en concentraciones de 30 ppm; y una distribución del material mesoporoso sintetizado con una concentración de 1 g L-1. El dispositivo incluye un sistema de refrigeración, el cual se compone de 4 serpentines de tubo cobre de 7 mm de diámetro exterior, con espesor de pared de 1 mm, por el cual se hace circular agua refrigerada para mantener el sistema en condiciones isotérmicas (20 °C). Finalmente, cada reactor se encuentra equipado con un dispositivo difusor de aire y una válvula de toma de muestra.

Determinaciones analíticas

Las muestras de reacción fueron filtradas con filtros de papel (Double Rings, N.203) para recuperar el catalizador y divididas posteriormente en alícuotas para determinaciones de: (i) ATZ, PCT y BPA mediante cromatografía Líquida de Alta Resolución (HPLC) en un cromatógrafo Perkin Elmer (Serie 200), equipado con detector UV y con columna de fase reversa C18 (Agilent); la composición de la fase móvil (flujo de 1 mL min-1) y la detección empleada dependió de la molécula orgánica a cuantificar: ATZ y BPA, mezcla binaria de agua destilada y metanol (30:70), y para el PCT mezcla binaria de agua destilada y metanol (70:30); con detección a una longitud de onda de 221, 243 y 278 nm, respectivamente; (ii) de peróxido de hidrógeno (H2O2) mediante una técnica iodométrica modificada con determinaciones en un espectrofotómetro, UV-VIS Jasco V-650, a 350 nm (Allen et al. 1952); y (iii) de Fe2+ y Fe total, en el caso de la reacción foto-Fenton homogénea, empleando el método colorimétrico 1,10-fenantrolina a 510 nm (Eaton et al. 1995).

Resultados y discusión

Caracterización de los materiales

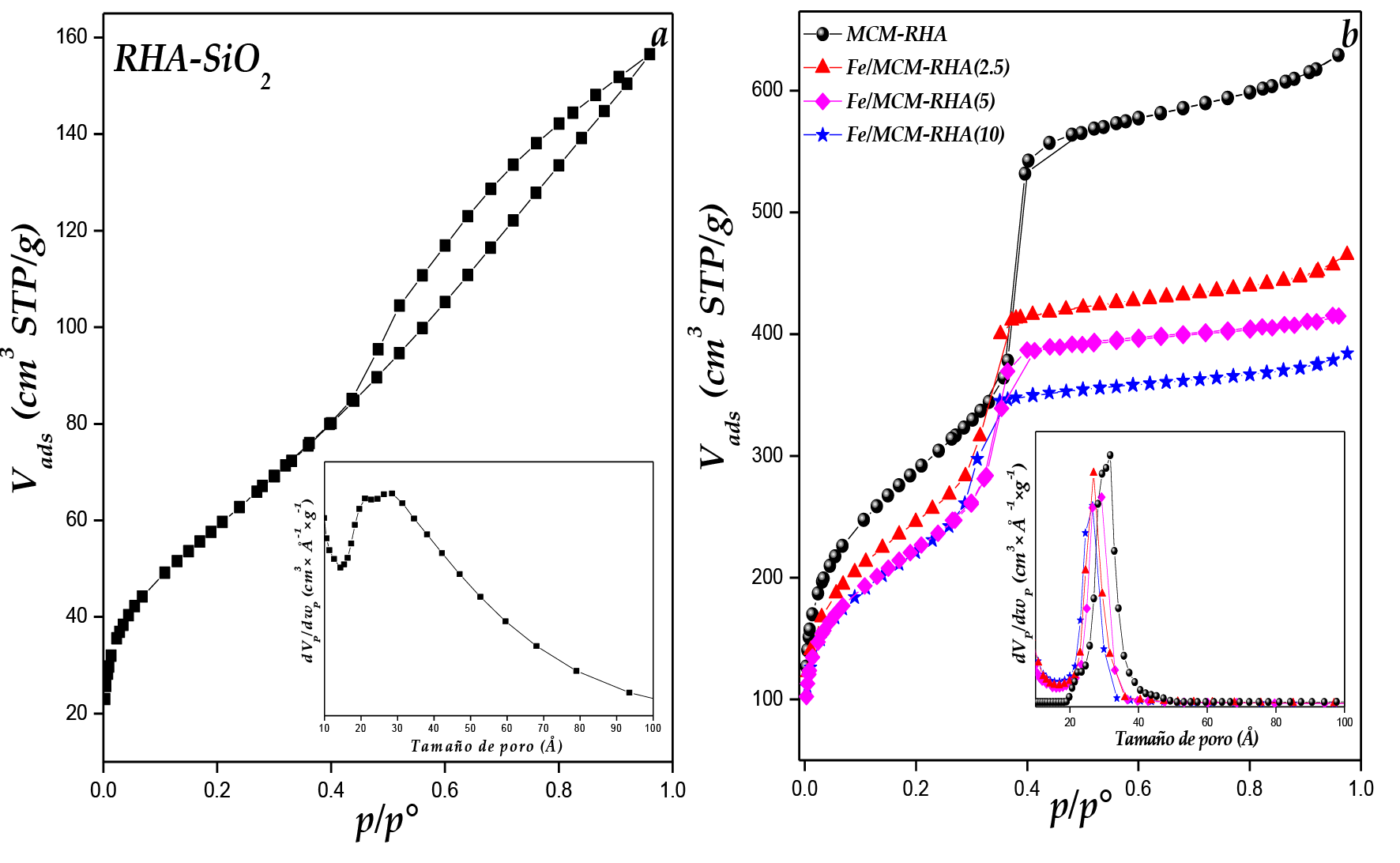

La tabla 1 muestra las propiedades texturales de los materiales estudiados obtenidas de las isotermas de adsorción-desorción de N2 a 77 K. De los resultados obtenidos se observa como con el lavado con HNO3 se mejoró notablemente la superficie especifica en comparación con el lavado con agua (216 m2/g y 27 m2/g respectivamente). En la Figura 1.a se muestra la isoterma de la muestra RHA-SiO2 lavada con ácido nítrico. De acuerdo a la clasificación de la IUPAC (Everett et al. 1971, Thi Thu et al. 2019), este material presentó una isoterma del tipo IV, con un bucle de histéresis del tipo H1. La distribución del tamaño de poro de esta muestra está en el rango de 15-65 Å aproximadamente.

Las isotermas de adsorción - desorción de N2 del soporte MCM-RHA y los catalizadores modificados con Fe se muestran en la Figura 1.b. Todos los sólidos presentaron isotermas de tipo IV, típicas de estructuras mesoporosas de acuerdo con la clasificación de la IUPAC (Everett et al. 1971, Neimark et al. 2001), con un pronunciado aumento de la adsorción en el intervalo de presiones relativas entre 0,2 a 0,35, característico de una estrecha región de condensación capilar dentro de los mesoporos. Esta característica concuerda con las estrechas distribuciones de tamaños de poro unimodales, observadas en la Figura 1.b (DTP). Sin embargo, mientras que la inflexión es aguda para el sólido MCM-41, dando cuenta de una estrecha distribución de tamaños de poro, al aumentar la carga de Fe se hace menos pronunciada, lo que indica un rango más amplio en la distribución de tamaños de poro (Carraro et al. 2014).

Además, todas las muestras presentaron alta superficie específica (SBET) y volumen de poros (VTP), típicos de materiales mesoporosos. Sin embargo, una ligera disminución de estos valores se observa con el aumento en la carga de hierro. Así, es posible observar en la DTP, un pequeño cambio en el tamaño de poro con el contendido de hierro. Esto se puede atribuir al bloqueo de algunos poros debido al aumento en la presencia de clústers y/o pequeñas partículas de óxidos metálicos finamente dispersos dentro de los canales, como así también grandes partículas en la superficie externa.

Catalizador	SBET (m2/g)	Dp (Å)	VTP (cm3/g)
RHA-SiO2-HNO3	216	-	-
RHA-SiO2-H2O	27	-	-
MCM-RHA	1019	30	0.99
Fe/MCM-RHA(2.5)	930	28	0.74
Fe/MCM-RHA(5)	877	29	0.66
Fe/MCM-RHA(10)	843	28	0.66

Tabla 1. Propiedades texturales de los materiales estudiados

Figura 1. Isotermas de adsorción - desorción de N2 a 77 K de (a) RHA-SiO2 y (b) de los materiales sintetizados. Inset: Distribución de tamaño de poro (DTP).

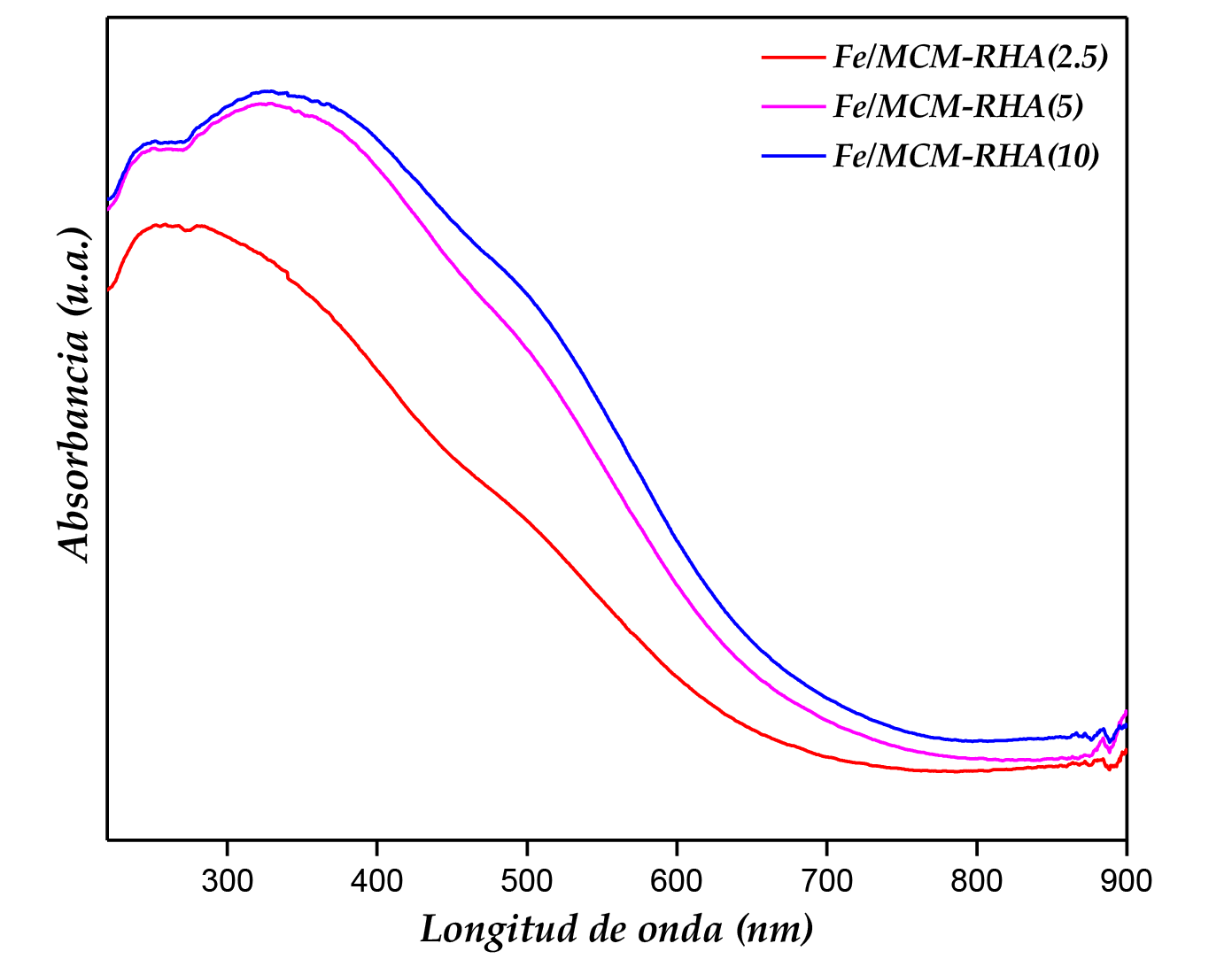

En la Figura 2 se presentan los espectros UV-vis RD de todas las muestras investigadas. Se pueden observar tres bandas a 220–250, 300–380 and 450–550 nm aproximadamente. El primer máximo a alrededor de 254 nm indica que los átomos de hierro pueden unirse a los átomos de O de la superficie (Cuello et al. 2015, Benzaquén et al. 2017). Mientras que el segundo máximo a aproximadamente 340 nm puede atribuirse a grupos de óxido de hierro (FeO)n o nanopartículas de muy pequeño tamaño (Cuello et al. 2015). Por último, el tercer máximo a aproximadamente 500 nm puede asignarse a nanopartículas de óxido de hierro de mayor tamaño (Liu et al. 2004). Es conocido que la posición del borde de absorción de polvos semiconductores es afectada significativamente por el tamaño de partícula, desplazándose a menores longitudes de onda con la disminución del tamaño de las mismas. Así, se puede observar un corrimiento de estas bandas a mayores longitudes de onda en las muestras con altas cargas de hierro, debido al efecto cuántico de tamaño de partícula, lo que indica una mayor presencia de nanopartículas de óxido de hierro más grandes.

Figura 2. Espectro de UV-Vis RD de los materiales modificados con Fe

La morfología y el tamaño de partícula de los materiales mesoporosos se investigaron por microscopía de barrido electrónico (SEM). Las micrografías SEM de algunas muestran tomadas como representativas se muestran en la Figura 3. Se observan diferencias significativas en las imágenes del material lavado con agua y ácido nítrico. Éste último (Fig.3 (a)) presenta una morfología esférica. Luego, las imágenes de los materiales sintetizados (Fig.3 (c) y (d)) indican que las partículas no poseen una morfología particular, aunque se observan pequeñas partículas con forma esférica, las cuales se segregan formando aglomerados en un amplio rango de tamaños (Thi Thu et al. 2019). A pesar de que estas muestras poseen una estructura mesoporosa altamente ordenada, las partículas no presentan una morfología bien definida y existe una agregación de partículas de tamaños irregulares.
